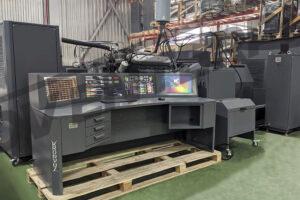

Металлический стенд КС-051 для обкатки ведущих мостов – применяется для технологической приработки и проверки работоспособности ведущих мостов в условиях, имитирующих реальную эксплуатацию. Оборудование позволяет контролировать состояние зубчатых зацеплений, подшипников и узлов передачи крутящего момента, а также выявлять отклонения в работе агрегата до его установки на технику. Стенд востребован на машиностроительных предприятиях, в автосервисах, ремонтных мастерских и учебных центрах, специализирующихся на обслуживании трансмиссий.
Конструкция КС-051 основана на прочной несущей раме, на которой размещаются все рабочие модули испытательного комплекса. Элементы стенда изготавливаются из высококачественной стали различной толщины и имеют защитное покрытие, устойчивое к износу, маслам и механическим нагрузкам. Связь между узлами реализована через внутренние коммуникации, а управление режимами обкатки и контроля параметров осуществляется с отдельного управляющего блока с возможностью дистанционного подключения по беспроводному каналу связи Wi-Fi.
Стенд КС-051 имеет 7 режимов работы:
- Проверка герметичности картера.
- Проверка вращения фланца входного вала ВМ.
- Испытание ВМ.
- Испытание дифференциала.
- Испытание системы поворота колес.
- Испытание блокировки.
- Проверка герметичности системы подкачки колес.
Возможность производства оборудования по ТЗ с индивидуальными габаритами
Гарантия на оборудование 12 месяцев и постгарантийное обслуживание
Качественная металлическая продукция отечественного производства [RUS]
Сроки изготовления изделий из металла минимальны и строго выдерживаются

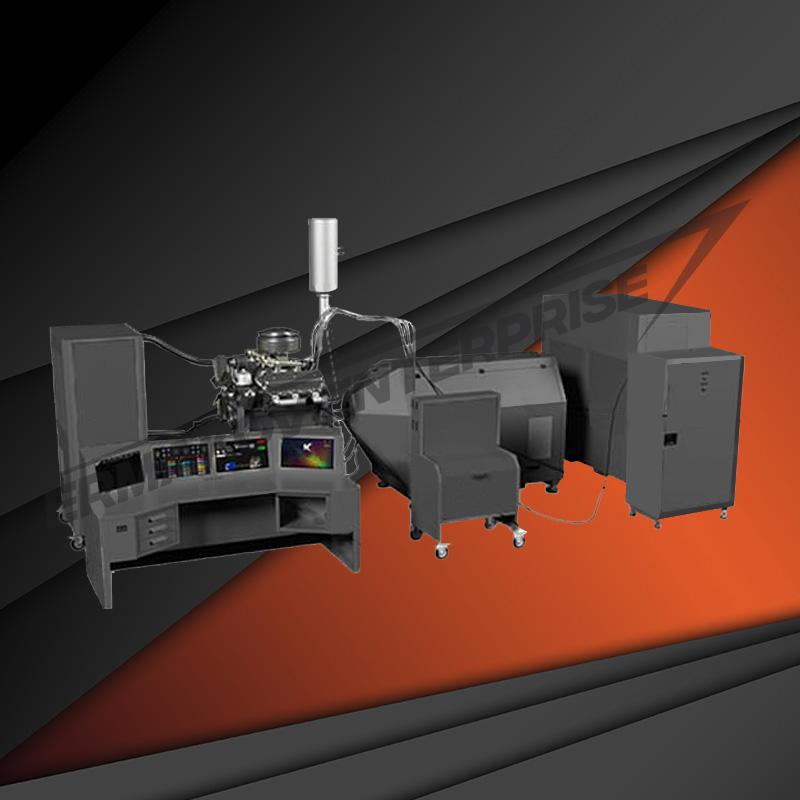

Особенности стенда для обкатки ведущих мостов
Особенности стенда для обкатки ведущих мостов КС-051:
- эргономичная система управления, обеспечивающая быстрый доступ к настройкам и параметрам работы;
- силовая металлоконструкция, рассчитанная на повышенные эксплуатационные нагрузки;
- износостойкое порошковое покрытие, защищающее элементы стенда от коррозии и механических повреждений;
- автоматизированное выполнение всех этапов холодной обкатки без необходимости постоянного контроля оператора;
- беспроводная передача данных между стендом и пультом управления по каналу Wi-Fi;
- встроенное программное обеспечение для мониторинга, управления и анализа процесса обкатки двигателя;
- модульное исполнение оборудования, упрощающее обслуживание, модернизацию и замену отдельных узлов;
- стабильная работа стенда в условиях интенсивной эксплуатации на производственных и учебных площадках.
Преимущества стенда для обкатки ведущего моста
Базовая комплектация
- ВМ грузовых автомобилей: КАМАЗ-4310, -44108, -5510, -5511, -5320, -5410, -6460, -6520; УРАЛ-4320, -375; ЗИЛ-130, -131; ГАЗ-3308, -66, -53.
- ВМ легковых и малотоннажных автомобилей: УАЗ, ГАЗ, ВАЗ.
Контролируемые параметры стенда КС-051
- Частота вращения входного вала ВМ.
- Частота вращения барабанов колес ВМ.
- Частота вращения выходного фланца проходного моста (КАМАЗ).
- Давление в картере моста.
- Давление в системе подкачки колес.
- Момент на входном валу ВМ.
- Температура масла.
- Текущее время испытания.
- Общее время испытания.

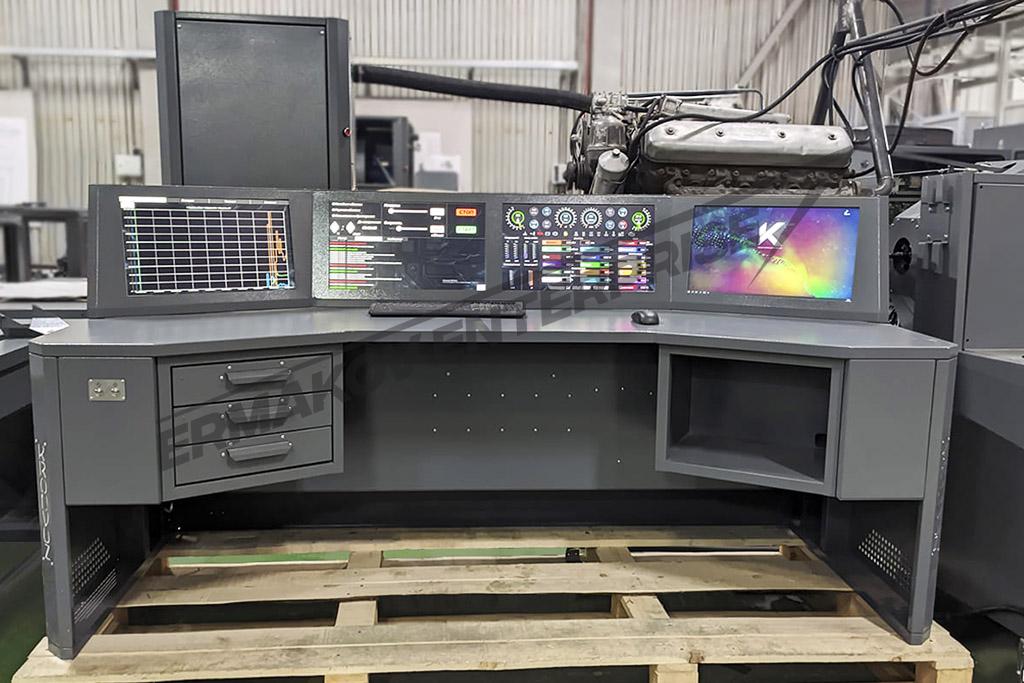

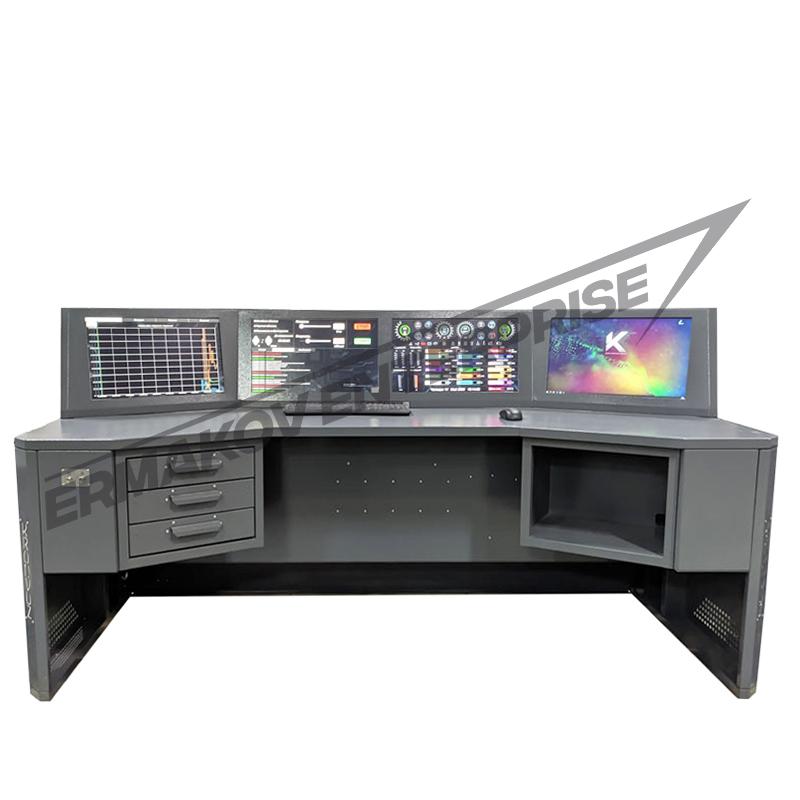

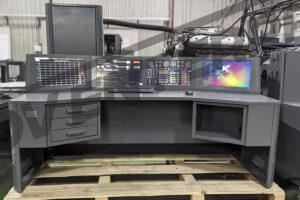

Металлический пульт управления (ПУ).
Управление стендом выполняется через пульт управления с интегрированным персональным компьютером и специализированным программным обеспечением. Программа обеспечивает контроль всех механизмов стенда и автоматическую фиксацию параметров в процессе холодной обкатки двигателя. Для удобства эксплуатации пульт оснащается навесной тумбой с выдвижными ящиками и полкой для размещения принтера.
Программное обеспечение для управления стендом
Пульт управления универсальным стендом
Блока нагрузки стенда
Обкатка двигателя

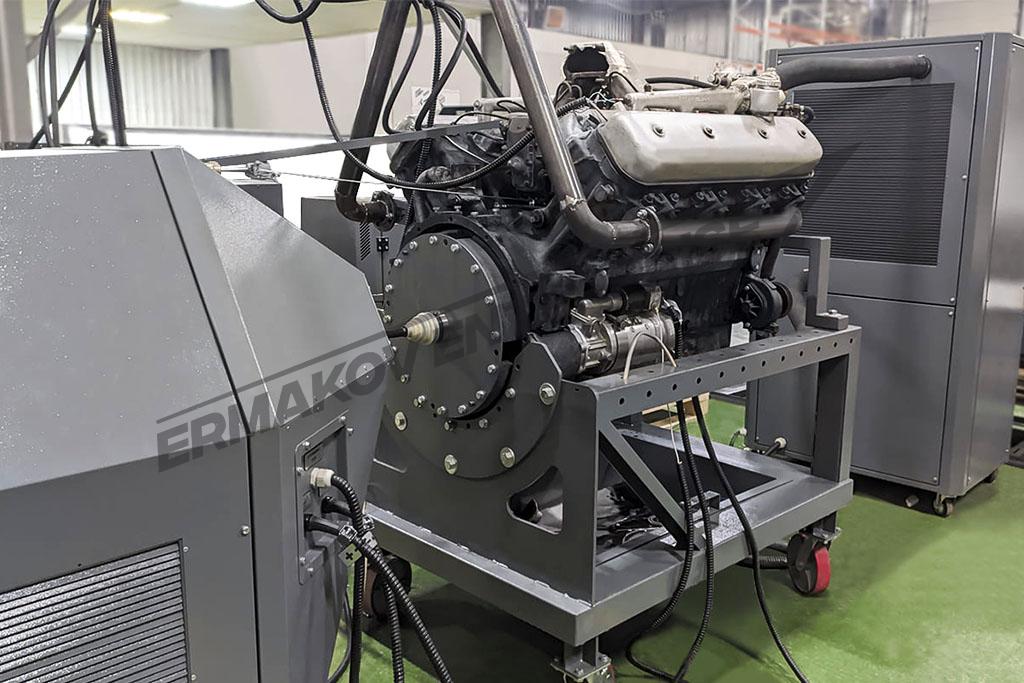

Металлический блок нагрузки.
В составе стенда установлен электрический привод, обеспечивающий обкатку испытываемого двигателя, а также гидродинамический тормоз для работы силового агрегата под нагрузкой. Узел нагрузки соединяется с двигателем через карданную передачу, обеспечивая передачу крутящего момента. Конструкция стенда предусматривает установку на виброизолирующие опоры, снижающие уровень колебаний и повышающие устойчивость оборудования.

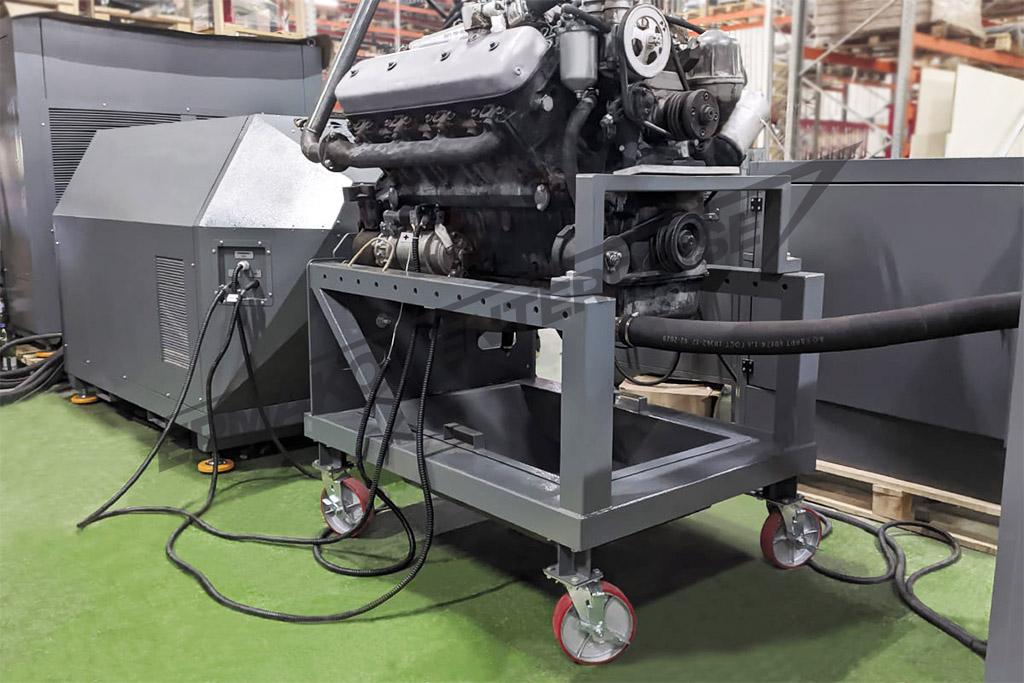

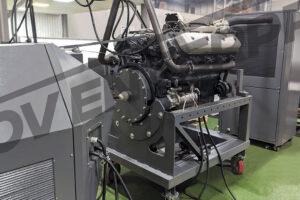

Металлическая подставка для двигателя.
Подставка для КПП имеет универсальную конструкцию, позволяющую надежно фиксировать двигатели различных типов. Стенд ориентирован на силовые агрегаты Ярославского и Камского моторных заводов, при этом КС-051 подходит и для других моделей. Для сбора жидкостей предусмотрен поддон, а для перемещения используется колесное шасси со стопорами, рассчитанное на нагрузку до 1 тонны.
Стойка для транспортировки ДВС
Подставка для двигателя
Щит управления
Управление щитом стенда
Металлический щит управления.
Щит управления выполняет ключевую роль в работе стенда, обеспечивая контроль всех процессов обкатки двигателя. Внутри размещены схемы и датчики для управления и мониторинга рабочих режимов. Питание осуществляется от трехфазной сети 380 В, а на дверце установлен рубильник для быстрого включения и отключения. Щит устанавливается на виброопоры для повышения устойчивости и надежности эксплуатации.
Металлические модуль топливоподачи и датчиков, а также блок охлаждения нагрузочного блока.
Модуль топливоподачи и датчиков предназначен для установки топливного бака и интеграции системы контроля расхода топлива, при этом сзади модуля располагается счетчик. По бокам корпуса предусмотрены крепежные элементы для надежной фиксации, а сверху установлен подвес для прокладки проводов и топливных шлангов. Для удобства перемещения модуль оснащен колесным шасси, обеспечивающим стабильность и мобильность оборудования.
Блок охлаждения нагрузочного модуля предназначен для эффективного охлаждения нагрузочного блока. Жидкость подается к вентилятору и проходит через специальные соты, обеспечивая отвод тепла и поддержание оптимальной температуры работы. Конструкция блока предусматривает установку на виброопорные ножки для снижения вибрации и повышения устойчивости оборудования.
Модуль топливоподачи и датчиков
Блок охлаждения нагрузочного блока
Отсек для залива топлива
Блок охлаждения двигателя
В каталоге нашего сайта вы можете ознакомиться с ассортиментом обкаточных стендов из металла, задать интересующие вопросы консультантам и оформить заказ. Забрать его можно со склада самовывозом или обратиться в любую транспортную компанию.
