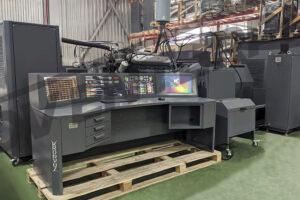

Металлический стенд СОТ 38.74.00 – создан для комплексной проверки и обкатки дизельных агрегатов ЯМЗ-236, ЯМЗ-238, ЗИЛ, ГАЗ и КамАЗ 740 после ремонта или сборки. Установка позволяет запускать двигатели под реальными нагрузками, контролировать работу топливной системы, фиксировать отклонения в параметрах и предотвращать возможные поломки. Такое оборудование востребовано в автосервисах, производственных мастерских, гаражно-парковых хозяйствах и учебных лабораториях по подготовке специалистов дизельного профиля.
Конструкция стенда представляет собой совокупность взаимосвязанных модулей, каждый из которых выполняет отдельную функцию в процессе обкатки. В состав стенда входят усиленная опорная рама для установки двигателя, блок управления ТНВД с выносным пультом, основной пульт с приборами контроля и радиатор для поддержания оптимальной температуры рабочей жидкости. Все компоненты объединены в единую платформу, что позволяет безопасно и точно проводить тестирование двигателя, а управление процессом выполняется дистанционно через пульт с поддержкой беспроводной связи по Wi-Fi.
Возможность производства оборудования по ТЗ с индивидуальными габаритами
Гарантия на оборудование 12 месяцев и постгарантийное обслуживание
Качественная металлическая продукция отечественного производства [RUS]
Сроки изготовления изделий из металла минимальны и строго выдерживаются

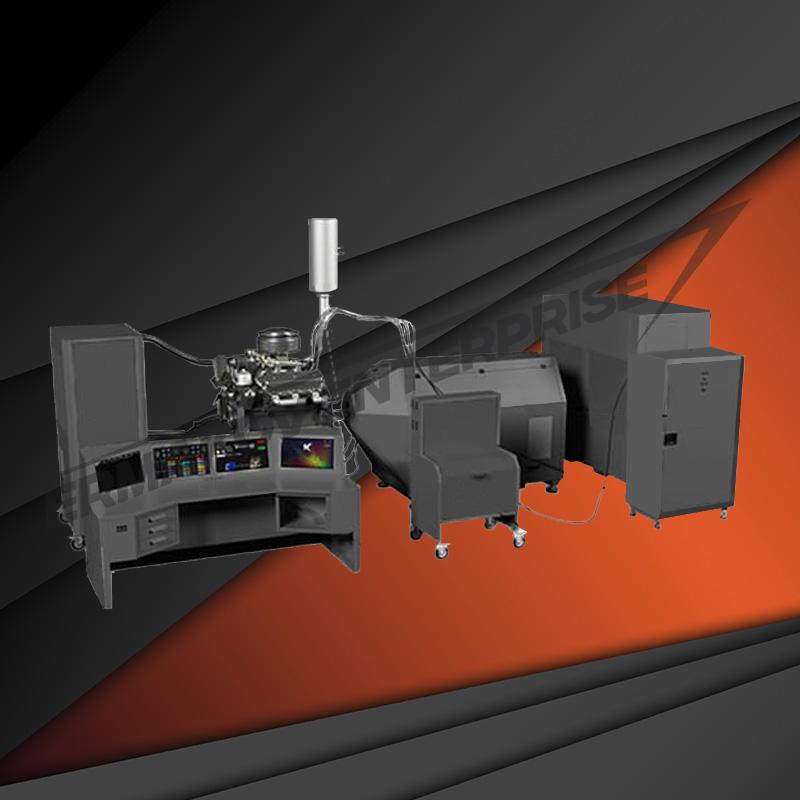

Особенности стенда для обкатки двигателя
Особенности стенда для обкатки двигателя СОТ 38.74.00:
- эргономичная система управления, обеспечивающая быстрый доступ к настройкам и параметрам работы;
- силовая металлоконструкция, рассчитанная на повышенные эксплуатационные нагрузки;
- износостойкое порошковое покрытие, защищающее элементы стенда от коррозии и механических повреждений;
- автоматизированное выполнение всех этапов холодной обкатки без необходимости постоянного контроля оператора;
- беспроводная передача данных между стендом и пультом управления по каналу Wi-Fi;
- встроенное программное обеспечение для мониторинга, управления и анализа процесса обкатки двигателя;
- модульное исполнение оборудования, упрощающее обслуживание, модернизацию и замену отдельных узлов;
- стабильная работа стенда в условиях интенсивной эксплуатации на производственных и учебных площадках.
Преимущества стенда для обкатки ДВС
Контролируемые параметры стенда СОТ 38.74.00
Стенд позволяет контролировать, фиксировать и измерять режимы при горячей обкатке без нагрузки двигателей по следующим показателям:
- давлению масла в системе смазки по манометру;
- температуре охлаждающей жидкости;
- расходу топлива по индикатору объема топлива LLD;
- оборотам двигателя по тахометру ПТ8040.

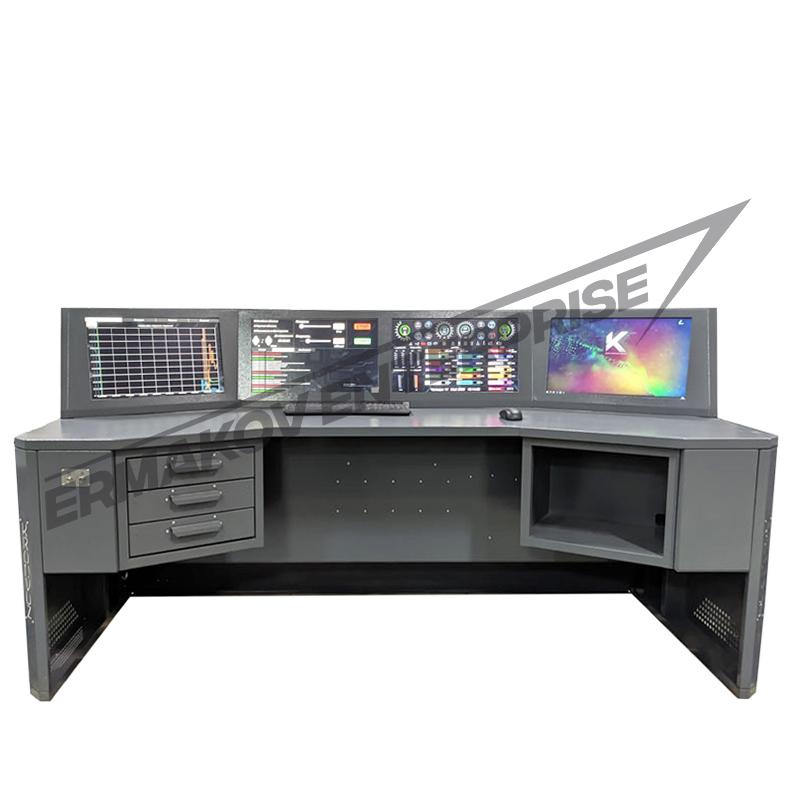

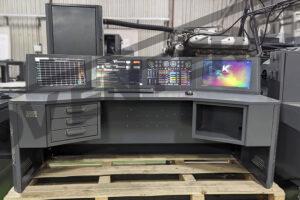

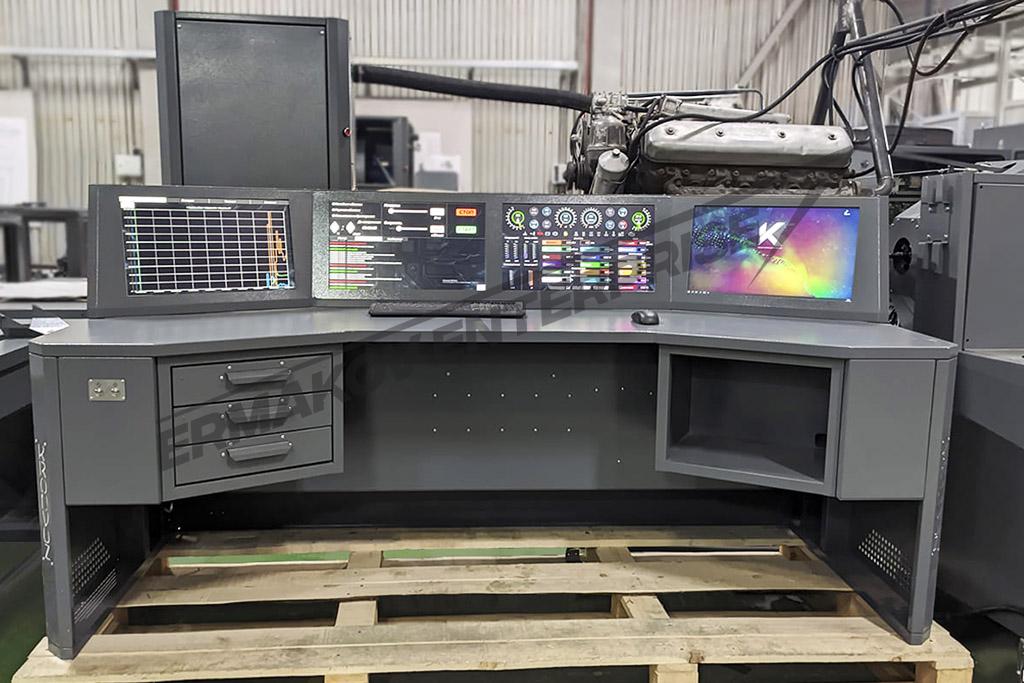

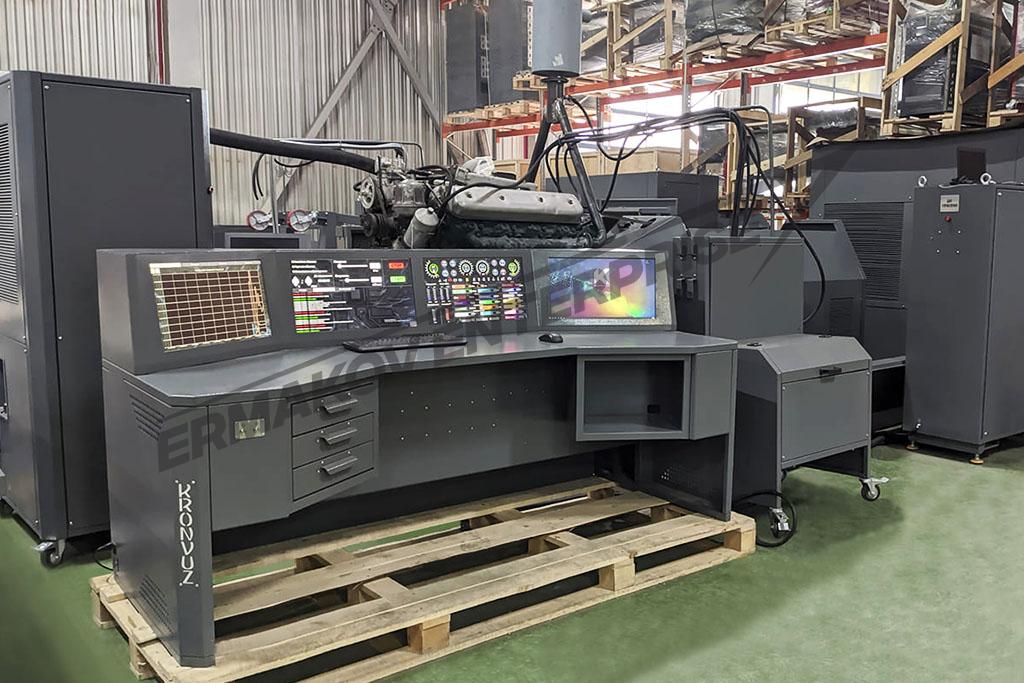

Металлический пульт управления (ПУ).
Управление стендом выполняется через пульт управления с интегрированным персональным компьютером и специализированным программным обеспечением. Программа обеспечивает контроль всех механизмов стенда и автоматическую фиксацию параметров в процессе холодной обкатки двигателя. Для удобства эксплуатации пульт оснащается навесной тумбой с выдвижными ящиками и полкой для размещения принтера.
Программное обеспечение для управления стендом
Пульт управления универсальным стендом
Блока нагрузки стенда
Обкатка двигателя
Металлический блок нагрузки.
В составе стенда установлен электрический привод, обеспечивающий обкатку испытываемого двигателя, а также гидродинамический тормоз для работы силового агрегата под нагрузкой. Узел нагрузки соединяется с двигателем через карданную передачу, обеспечивая передачу крутящего момента. Конструкция стенда предусматривает установку на виброизолирующие опоры, снижающие уровень колебаний и повышающие устойчивость оборудования.

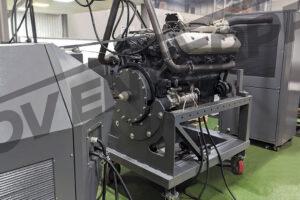

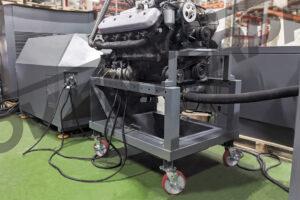

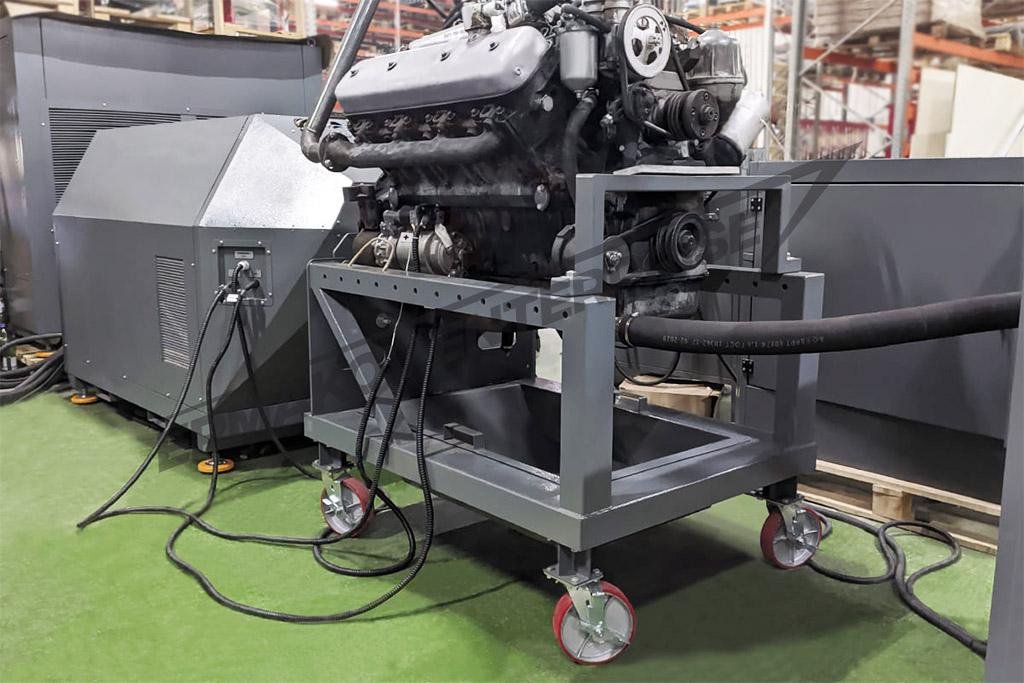

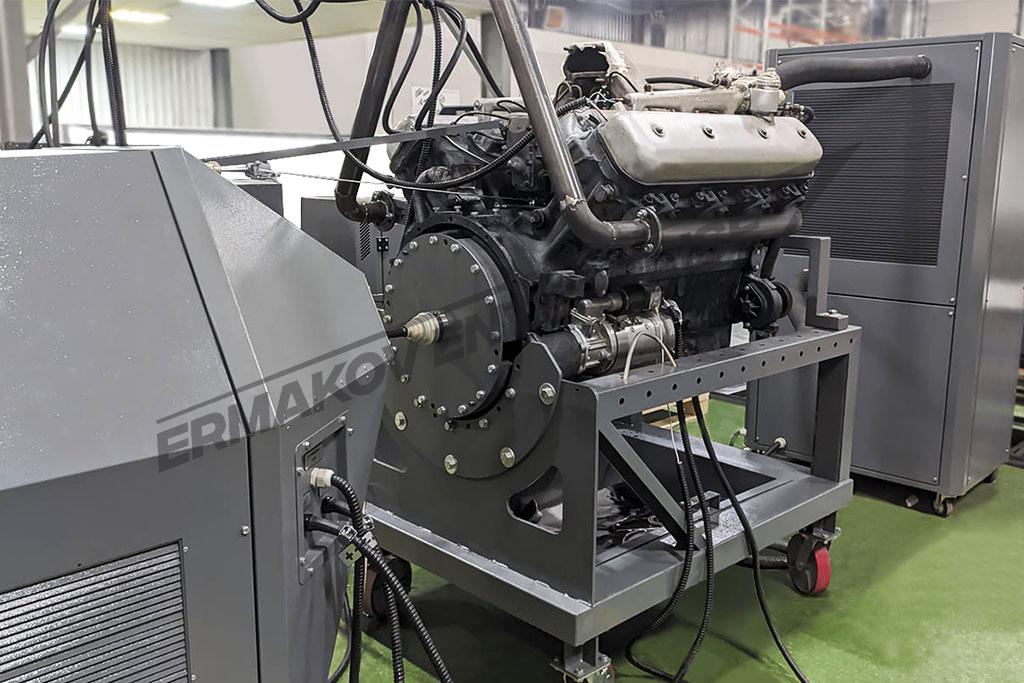

Металлическая подставка для двигателя.
Подставка для ДВС имеет универсальную конструкцию, позволяющую надежно фиксировать двигатели различных типов. Стенд ориентирован на силовые агрегаты Ярославского и Камского моторных заводов, при этом СОТ 38.74.00 подходит и для других моделей. Для сбора жидкостей предусмотрен поддон, а для перемещения используется колесное шасси со стопорами, рассчитанное на нагрузку до 1 тонны.
Стойка для транспортировки ДВС
Подставка для двигателя
Щит управления
Управление щитом стенда
Металлический щит управления.
Щит управления выполняет ключевую роль в работе стенда, обеспечивая контроль всех процессов обкатки двигателя. Внутри размещены схемы и датчики для управления и мониторинга рабочих режимов. Питание осуществляется от трехфазной сети 380 В, а на дверце установлен рубильник для быстрого включения и отключения. Щит устанавливается на виброопоры для повышения устойчивости и надежности эксплуатации.
Металлические модуль топливоподачи и датчиков, а также блок охлаждения нагрузочного блока.
Модуль топливоподачи и датчиков предназначен для установки топливного бака и интеграции системы контроля расхода топлива, при этом сзади модуля располагается счетчик. По бокам корпуса предусмотрены крепежные элементы для надежной фиксации, а сверху установлен подвес для прокладки проводов и топливных шлангов. Для удобства перемещения модуль оснащен колесным шасси, обеспечивающим стабильность и мобильность оборудования.
Блок охлаждения нагрузочного модуля предназначен для эффективного охлаждения нагрузочного блока. Жидкость подается к вентилятору и проходит через специальные соты, обеспечивая отвод тепла и поддержание оптимальной температуры работы. Конструкция блока предусматривает установку на виброопорные ножки для снижения вибрации и повышения устойчивости оборудования.
Модуль топливоподачи и датчиков
Блок охлаждения нагрузочного блока
Отсек для залива топлива
Блок охлаждения двигателя
