Металлический стенд КС-276-03 обкаточный универсальный для обкатки двигателей – применяется для проведения обкаточных и диагностических работ с дизельными двигателями внутреннего сгорания автомобильного типа. Оборудование рассчитано на эксплуатацию в условиях серийного производства, ремонтных мастерских и профильных учебных лабораторий, где требуется стабильная и воспроизводимая проверка двигателей перед дальнейшим использованием.
Конструкция стенда представляет собой набор автономных рабочих модулей, объединённых в единую технологическую платформу. Каркас и элементы выполнены из конструкционной стали с защитным порошковым покрытием, устойчивым к износу и воздействию внешней среды. Все узлы связаны между собой системой кабелей и трубопроводов, обеспечивающих корректную работу оборудования. Управление стендом реализовано через дистанционный пульт с беспроводным подключением по Wi-Fi, что упрощает настройку режимов и контроль параметров обкатки двигателя.
Возможность производства оборудования по ТЗ с индивидуальными габаритами
Гарантия на оборудование 12 месяцев и постгарантийное обслуживание
Качественная металлическая продукция отечественного производства [RUS]
Сроки изготовления изделий из металла минимальны и строго выдерживаются
Особенности стенда для холодной обкатки двигателя
Особенности стенда для холодной обкатки двигателя КС-276-03:
- эргономичная система управления, обеспечивающая быстрый доступ к настройкам и параметрам работы;
- силовая металлоконструкция, рассчитанная на повышенные эксплуатационные нагрузки;
- износостойкое порошковое покрытие, защищающее элементы стенда от коррозии и механических повреждений;
- автоматизированное выполнение всех этапов холодной обкатки без необходимости постоянного контроля оператора;
- беспроводная передача данных между стендом и пультом управления по каналу Wi-Fi;
- встроенное программное обеспечение для мониторинга, управления и анализа процесса обкатки двигателя;
- модульное исполнение оборудования, упрощающее обслуживание, модернизацию и замену отдельных узлов;
- стабильная работа стенда в условиях интенсивной эксплуатации на производственных и учебных площадках.
Преимущества стенда для обкатки ДВС
Примечание
- Стенд поддерживает обкатку двигателей различных производителей, включая тракторные агрегаты и двигатели иностранного производства. Для работы с конкретными типами силовых установок предусмотрено изготовление дополнительной оснастки по индивидуальному заказу. Оборудование может комплектоваться наборами для обкатки тракторных двигателей Д-65Н, Д-144, Д-160, Д-240, Д-243, Д-245, Д-260, А-01, А-41, СМД-17, СМД-18, СМД-62, а также двигателей погрузчиков ISUZU и KOMATSU и строительной техники KOMATSU S6D-155, CATERPILLAR 3066 и CATERPILLAR 3408.
- Принтер может быть включён в состав поставки стенда по запросу заказчика и поставляется за дополнительную плату для печати и оформления результатов обкатки.
Контролируемые параметры стенда КС-276-03
- обороты коленчатого вала в реальном времени;
- температура охлаждающей жидкости для стабильной работы двигателя;
- давление масла в системе смазки для обеспечения надежной смазки узлов;
- фактическая мощность, развиваемая двигателем;
- нагрузочный момент, создаваемый при тестировании;
- расход топлива при разных режимах работы двигателя.

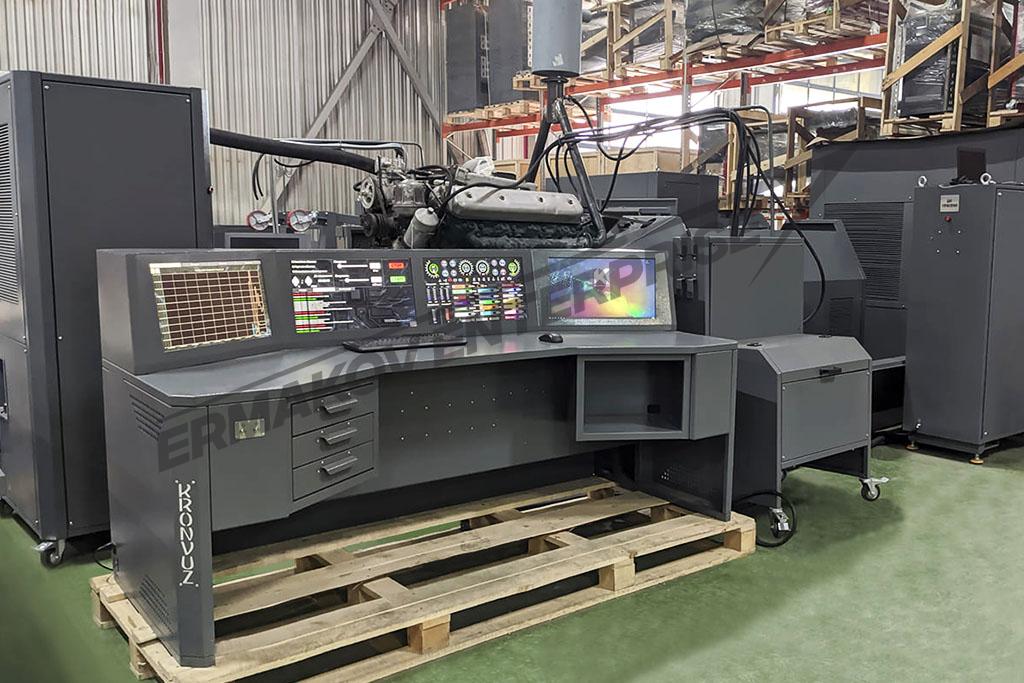

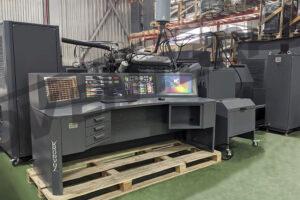

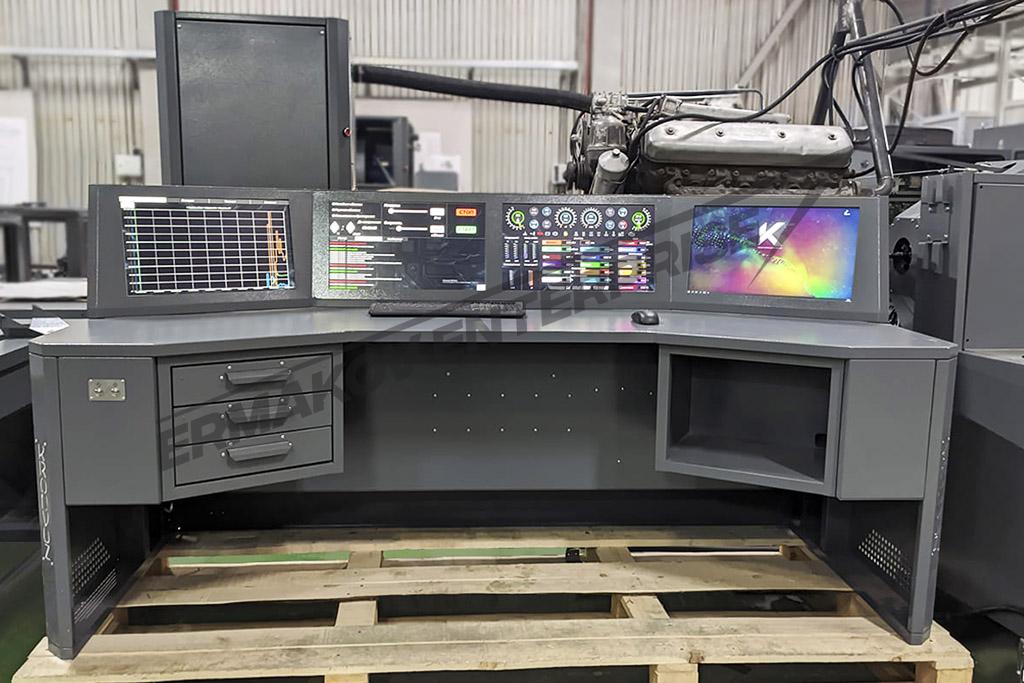

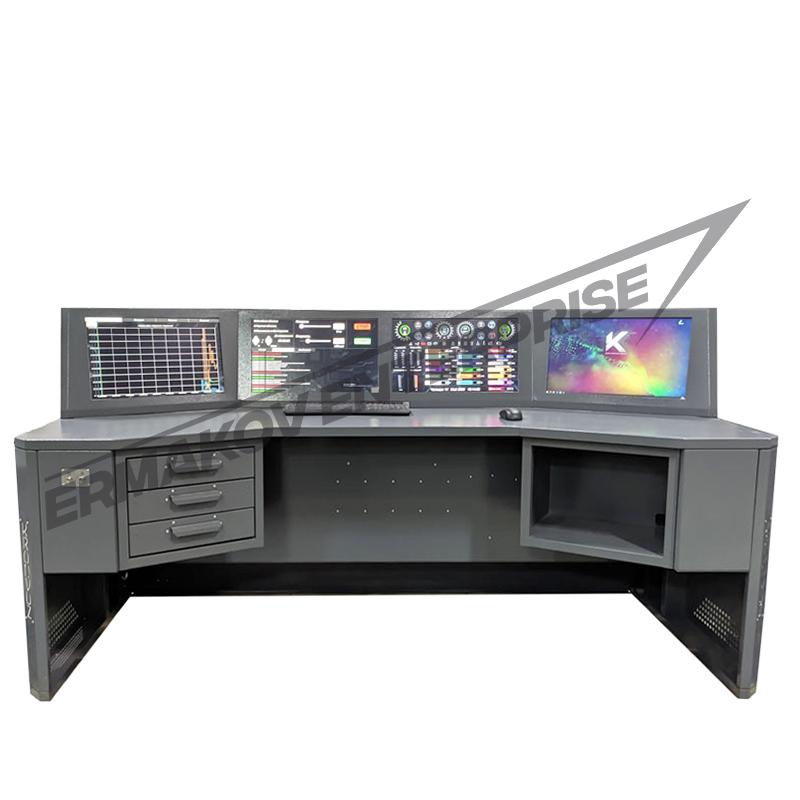

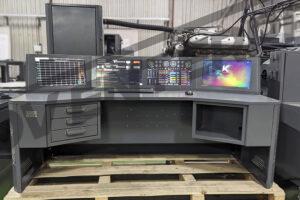

Металлический пульт управления (ПУ).
Управление стендом выполняется через пульт управления с интегрированным персональным компьютером и специализированным программным обеспечением. Программа обеспечивает контроль всех механизмов стенда и автоматическую фиксацию параметров в процессе холодной обкатки двигателя. Для удобства эксплуатации пульт оснащается навесной тумбой с выдвижными ящиками и полкой для размещения принтера.
Программное обеспечение для управления стендом
Пульт управления универсальным стендом
Блока нагрузки стенда
Обкатка двигателя
Металлический блок нагрузки.
В составе стенда установлен электрический привод, обеспечивающий обкатку испытываемого двигателя, а также гидродинамический тормоз для работы силового агрегата под нагрузкой. Узел нагрузки соединяется с двигателем через карданную передачу, обеспечивая передачу крутящего момента. Конструкция стенда предусматривает установку на виброизолирующие опоры, снижающие уровень колебаний и повышающие устойчивость оборудования.

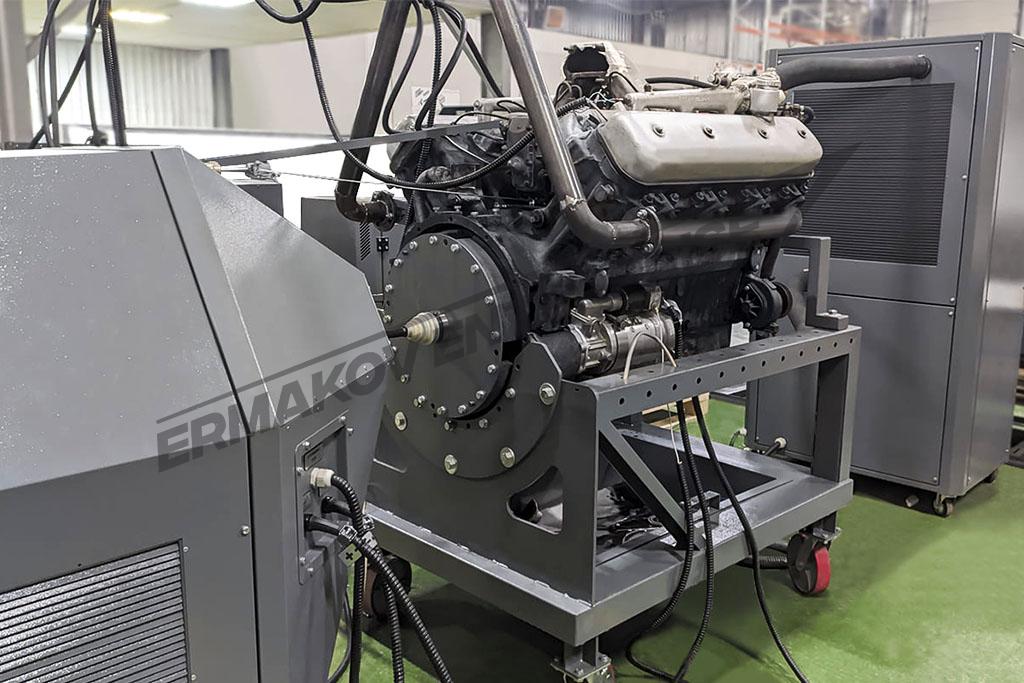

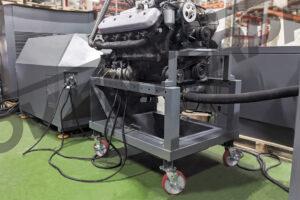

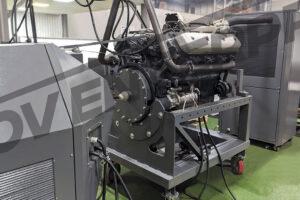

Металлическая подставка для двигателя.
Подставка для ДВС имеет универсальную конструкцию, позволяющую надежно фиксировать двигатели различных типов. Стенд ориентирован на силовые агрегаты Ярославского и Камского моторных заводов, при этом КС-276-03 подходит и для других моделей. Для сбора жидкостей предусмотрен поддон, а для перемещения используется колесное шасси со стопорами, рассчитанное на нагрузку до 1 тонны.
Стойка для транспортировки ДВС
Подставка для двигателя
Щит управления
Управление щитом стенда
Металлический щит управления.
Щит управления выполняет ключевую роль в работе стенда, обеспечивая контроль всех процессов обкатки двигателя. Внутри размещены схемы и датчики для управления и мониторинга рабочих режимов. Питание осуществляется от трехфазной сети 380 В, а на дверце установлен рубильник для быстрого включения и отключения. Щит устанавливается на виброопоры для повышения устойчивости и надежности эксплуатации.
Металлические модуль топливоподачи и датчиков, а также блок охлаждения нагрузочного блока.
Модуль топливоподачи и датчиков предназначен для установки топливного бака и интеграции системы контроля расхода топлива, при этом сзади модуля располагается счетчик. По бокам корпуса предусмотрены крепежные элементы для надежной фиксации, а сверху установлен подвес для прокладки проводов и топливных шлангов. Для удобства перемещения модуль оснащен колесным шасси, обеспечивающим стабильность и мобильность оборудования.
Блок охлаждения нагрузочного модуля предназначен для эффективного охлаждения нагрузочного блока. Жидкость подается к вентилятору и проходит через специальные соты, обеспечивая отвод тепла и поддержание оптимальной температуры работы. Конструкция блока предусматривает установку на виброопорные ножки для снижения вибрации и повышения устойчивости оборудования.
Модуль топливоподачи и датчиков
Блок охлаждения нагрузочного блока
Отсек для залива топлива
Блок охлаждения двигателя
В каталоге нашего сайта вы можете ознакомиться с ассортиментом обкаточных стендов из металла, задать интересующие вопросы консультантам и оформить заказ. Забрать его можно со склада самовывозом или обратиться в любую транспортную компанию.
