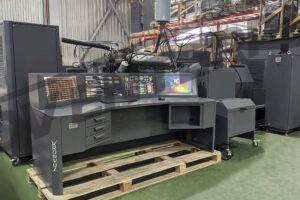

Металлический стенд для тестирования двигателей КС-276-031 – предназначен для проведения обкатки и функциональной проверки дизельных двигателей внутреннего сгорания. Оборудование используется для контроля рабочих параметров силового агрегата перед вводом в эксплуатацию или после ремонта. Установка применяется на производственных площадках, в сервисных центрах и учебных мастерских. Конструкция стенда выполнена в виде набора автономных модулей, изготовленных из прочной стали и защищённых износостойким полимерным покрытием.
Все элементы соединены инженерными коммуникациями, обеспечивающими стабильную работу системы. Управление процессами осуществляется через пульт с беспроводным подключением по Wi-Fi, что упрощает настройку и контроль режимов работы двигателя. Стенд КС-276-031 обеспечивает точную и безопасную обкатку дизельных двигателей и подходит для профессионального использования в условиях интенсивной эксплуатации.
Возможность производства оборудования по ТЗ с индивидуальными габаритами
Гарантия на оборудование 12 месяцев и постгарантийное обслуживание
Качественная металлическая продукция отечественного производства [RUS]
Сроки изготовления изделий из металла минимальны и строго выдерживаются

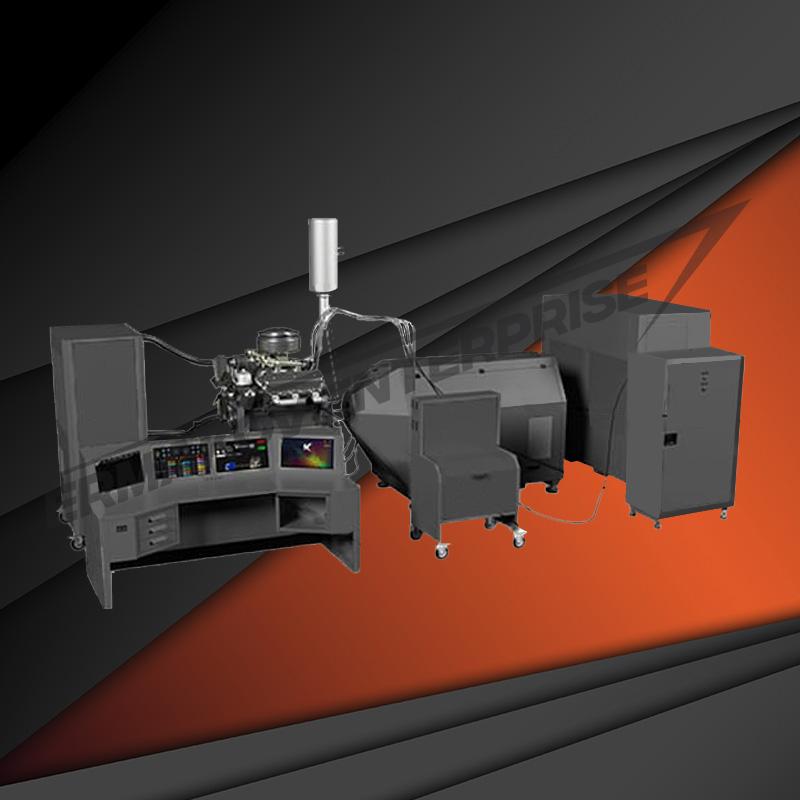

Особенности стенда для обкатки двигателя
Особенности стенда для обкатки двигателя КС-276-031:
- эргономичная система управления, обеспечивающая быстрый доступ к настройкам и параметрам работы;
- силовая металлоконструкция, рассчитанная на повышенные эксплуатационные нагрузки;
- износостойкое порошковое покрытие, защищающее элементы стенда от коррозии и механических повреждений;
- автоматизированное выполнение всех этапов холодной обкатки без необходимости постоянного контроля оператора;
- беспроводная передача данных между стендом и пультом управления по каналу Wi-Fi;
- встроенное программное обеспечение для мониторинга, управления и анализа процесса обкатки двигателя;
- модульное исполнение оборудования, упрощающее обслуживание, модернизацию и замену отдельных узлов;
- стабильная работа стенда в условиях интенсивной эксплуатации на производственных и учебных площадках.
Преимущества стенда для обкатки ДВС
Примечание
- Стенды поддерживают обкатку двигателей различных производителей, включая тракторные агрегаты и силовые установки зарубежного производства. Для работы с такими двигателями предусмотрено изготовление специальной оснастки по индивидуальному заказу. Оборудование может комплектоваться дополнительными элементами для обкатки тракторных двигателей серий Д-65Н, Д-144, Д-160, Д-240, Д-243, Д-245, Д-260, А-01, А-41, СМД-17, СМД-18, СМД-62, а также двигателей погрузочной и строительной техники марок ISUZU, KOMATSU и CATERPILLAR, включая модели S6D-155, 3066 и 3408.
- Принтер входит в базовую комплектацию стенда. Дополнительное оборудование может быть поставлено по запросу заказчика и оплачивается отдельно.
Контролируемые параметры стенда КС-276-031
- обороты коленчатого вала в реальном времени;
- температура охлаждающей жидкости для стабильной работы двигателя;
- давление масла в системе смазки для обеспечения надежной смазки узлов;
- фактическая мощность, развиваемая двигателем;
- нагрузочный момент, создаваемый при тестировании;
- расход топлива при разных режимах работы двигателя.

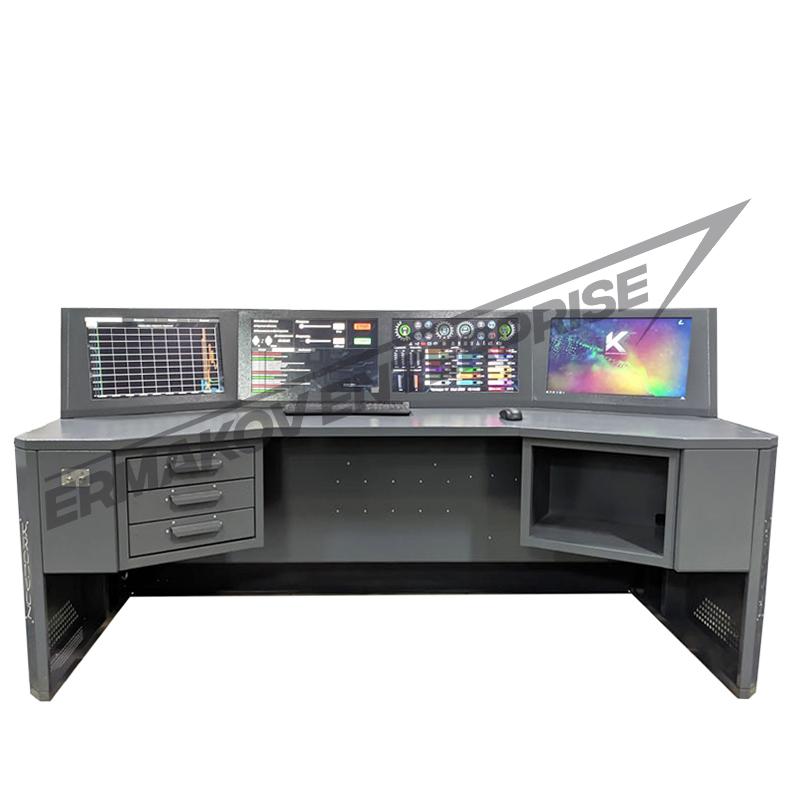

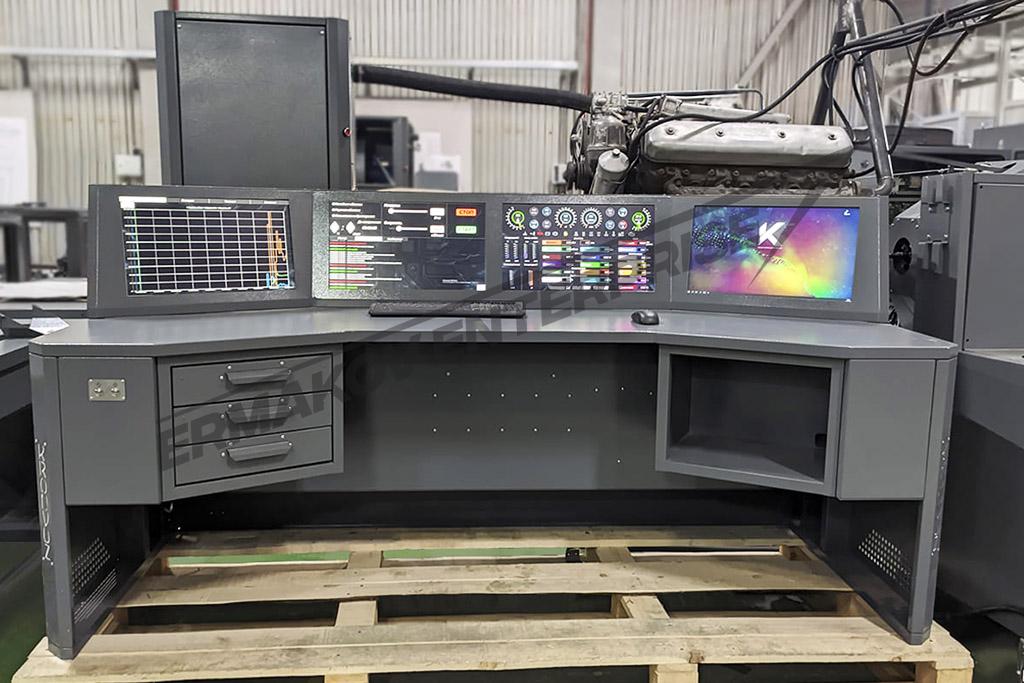

Металлический пульт управления (ПУ).
Управление стендом выполняется через пульт управления с интегрированным персональным компьютером и специализированным программным обеспечением. Программа обеспечивает контроль всех механизмов стенда и автоматическую фиксацию параметров в процессе холодной обкатки двигателя. Для удобства эксплуатации пульт оснащается навесной тумбой с выдвижными ящиками и полкой для размещения принтера.
Программное обеспечение для управления стендом

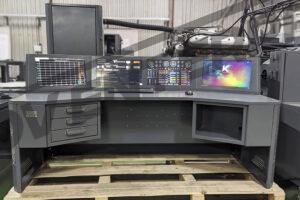

Пульт управления универсальным стендом
Блока нагрузки стенда
Обкатка двигателя
Металлический блок нагрузки.
В составе стенда установлен электрический привод, обеспечивающий обкатку испытываемого двигателя, а также гидродинамический тормоз для работы силового агрегата под нагрузкой. Узел нагрузки соединяется с двигателем через карданную передачу, обеспечивая передачу крутящего момента. Конструкция стенда предусматривает установку на виброизолирующие опоры, снижающие уровень колебаний и повышающие устойчивость оборудования.

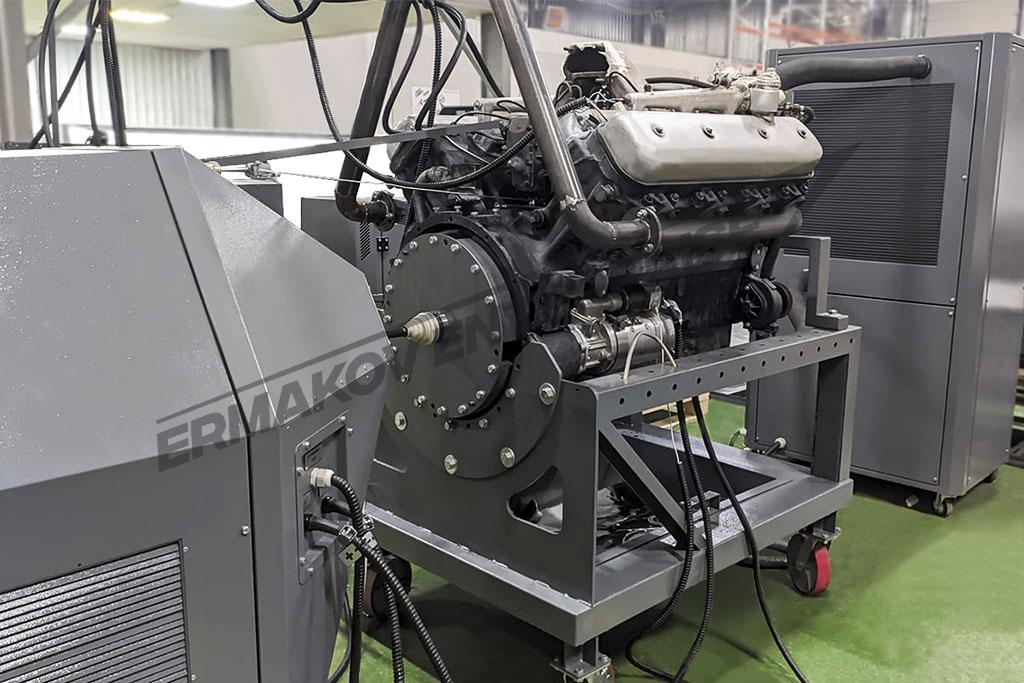

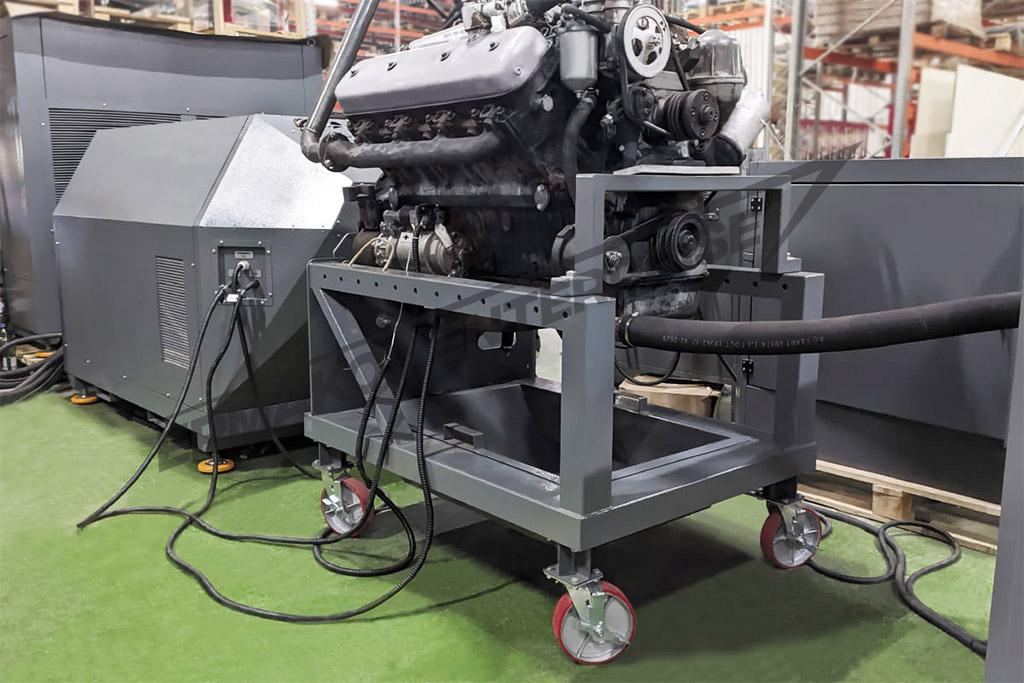

Металлическая подставка для двигателя.
Подставка для ДВС имеет универсальную конструкцию, позволяющую надежно фиксировать двигатели различных типов. Стенд ориентирован на силовые агрегаты Ярославского и Камского моторных заводов, при этом КС-276-031 подходит и для других моделей. Для сбора жидкостей предусмотрен поддон, а для перемещения используется колесное шасси со стопорами, рассчитанное на нагрузку до 1 тонны.
Стойка для транспортировки ДВС

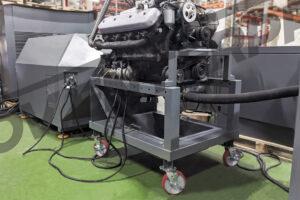

Подставка для двигателя
Щит управления
Управление щитом стенда
Металлический щит управления.
Щит управления выполняет ключевую роль в работе стенда, обеспечивая контроль всех процессов обкатки двигателя. Внутри размещены схемы и датчики для управления и мониторинга рабочих режимов. Питание осуществляется от трехфазной сети 380 В, а на дверце установлен рубильник для быстрого включения и отключения. Щит устанавливается на виброопоры для повышения устойчивости и надежности эксплуатации.
Металлические модуль топливоподачи и датчиков, а также блок охлаждения нагрузочного блока.
Модуль топливоподачи и датчиков предназначен для установки топливного бака и интеграции системы контроля расхода топлива, при этом сзади модуля располагается счетчик. По бокам корпуса предусмотрены крепежные элементы для надежной фиксации, а сверху установлен подвес для прокладки проводов и топливных шлангов. Для удобства перемещения модуль оснащен колесным шасси, обеспечивающим стабильность и мобильность оборудования.
Блок охлаждения нагрузочного модуля предназначен для эффективного охлаждения нагрузочного блока. Жидкость подается к вентилятору и проходит через специальные соты, обеспечивая отвод тепла и поддержание оптимальной температуры работы. Конструкция блока предусматривает установку на виброопорные ножки для снижения вибрации и повышения устойчивости оборудования.
Модуль топливоподачи и датчиков
Блок охлаждения нагрузочного блока
Отсек для залива топлива
Блок охлаждения двигателя
В каталоге нашего сайта вы можете ознакомиться с ассортиментом обкаточных стендов из металла, задать интересующие вопросы консультантам и оформить заказ. Забрать его можно со склада самовывозом или обратиться в любую транспортную компанию.
