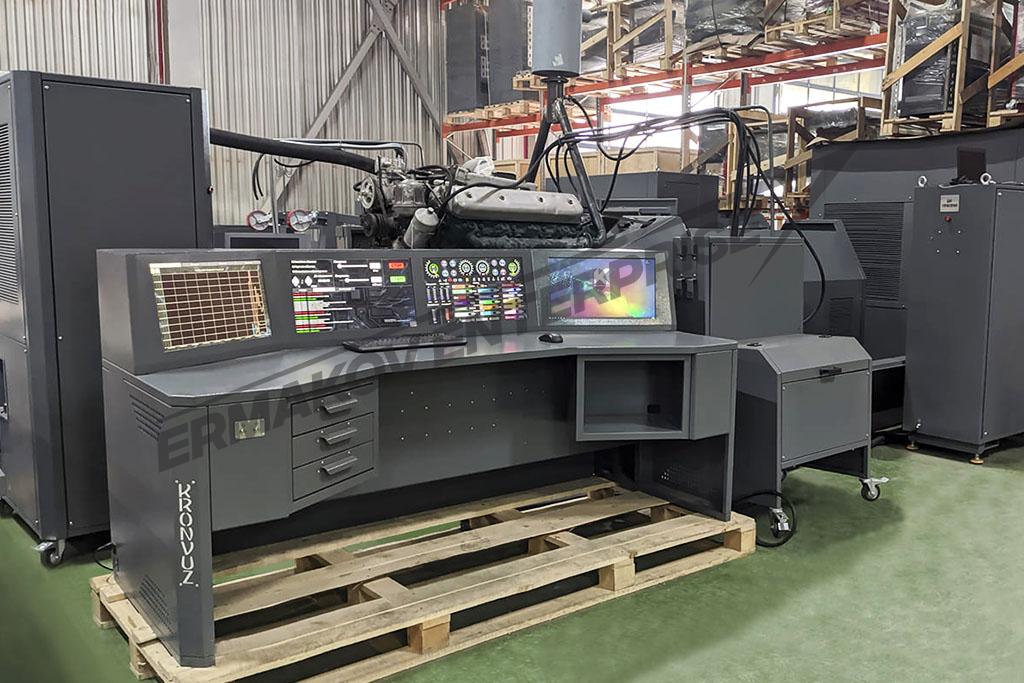

Металлический стенд КС-04 для обкатки ГМП – предназначен для проверки, приработки и функциональных испытаний гидромеханических передач после ремонта или сборки. Оборудование позволяет контролировать работу узлов ГМП, стабильность передачи крутящего момента и корректность режимов работы агрегата до его ввода в эксплуатацию. Установка применяется на производственных предприятиях, в сервисных и ремонтных центрах, а также в профильных учебных заведениях, занимающихся подготовкой специалистов по обслуживанию трансмиссий.
Конструктивно стенд КС-04 выполнен в виде единой испытательной системы, размещённой на жёстком металлическом основании. Элементы конструкции изготавливаются из стали различной толщины и защищены износостойким полимерным покрытием, устойчивым к механическим и эксплуатационным нагрузкам. Все функциональные узлы связаны между собой внутренними коммуникациями, а настройка и управление процессом обкатки осуществляются с отдельного пульта с возможностью беспроводного подключения по Wi-Fi, что повышает удобство и безопасность работы оператора.
Возможность производства оборудования по ТЗ с индивидуальными габаритами
Гарантия на оборудование 12 месяцев и постгарантийное обслуживание
Качественная металлическая продукция отечественного производства [RUS]
Сроки изготовления изделий из металла минимальны и строго выдерживаются

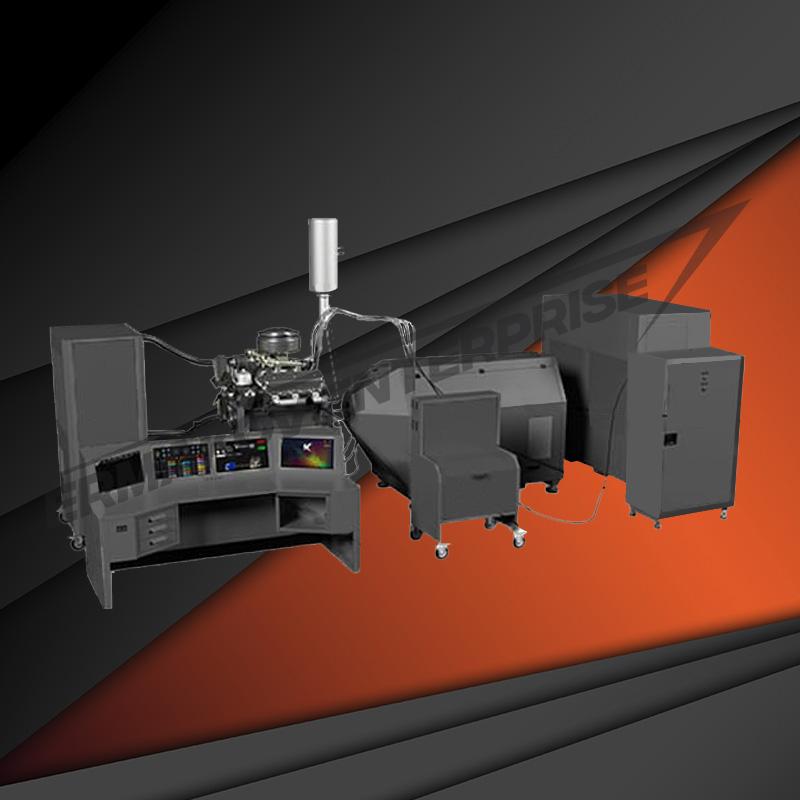

Особенности стенда для обкатки ГМП
Особенности стенда для обкатки ГМП КС-04:
- эргономичная система управления, обеспечивающая быстрый доступ к настройкам и параметрам работы;
- силовая металлоконструкция, рассчитанная на повышенные эксплуатационные нагрузки;
- износостойкое порошковое покрытие, защищающее элементы стенда от коррозии и механических повреждений;
- автоматизированное выполнение всех этапов холодной обкатки без необходимости постоянного контроля оператора;
- беспроводная передача данных между стендом и пультом управления по каналу Wi-Fi;
- встроенное программное обеспечение для мониторинга, управления и анализа процесса обкатки двигателя;
- модульное исполнение оборудования, упрощающее обслуживание, модернизацию и замену отдельных узлов;
- стабильная работа стенда в условиях интенсивной эксплуатации на производственных и учебных площадках.
Преимущества стенда для обкатки ГМП
Базовая комплектация
- Гидромеханические передачи (ГМП) (5+2), (3+1), (6+1) карьерных самосвалов «БелАЗ» г/п 30-60 тонн и автомобилей «БелАЗ».
- Дополнительно к базовой комплектации: — ГМП (4+4) колесных бульдозеров «БелАЗ» серии 7823; — ГМП (4+3) фронтальных погрузчиков «БелАЗ» серии 7822; — КПП тракторов «Кировец»: К-700, К-701, К-702, К-703, К-744.
Контролируемые параметры стенда КС-04
- Частота вращения входного и выходного валов ГМП.
- Нагрузочный момент на входном валу ГМП.
- Давление в главной магистрали.
- Давление в гидротрансформаторе.
- Давление в системе смазки.
- Давление в трубках Пито.
- Давление в канале включения фрикционов блокировки.
- Давление на входе в подпорный клапан.
- Давление турбинного колеса входного и выходного валов ГМП.
- Температура рабочей жидкости.
- Расход рабочей жидкости.
- Время (продолжительность обкатки).

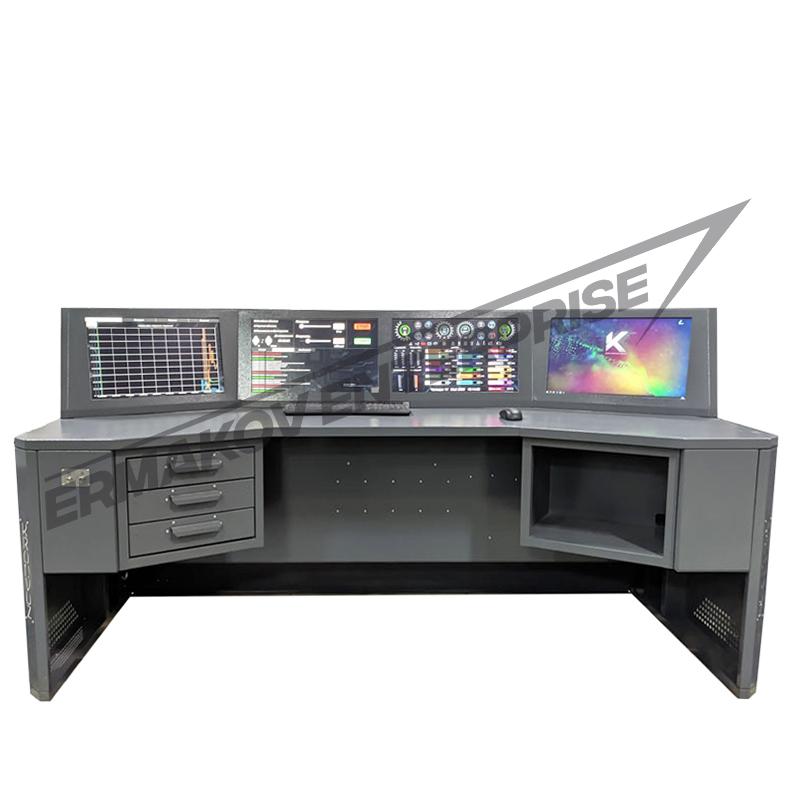

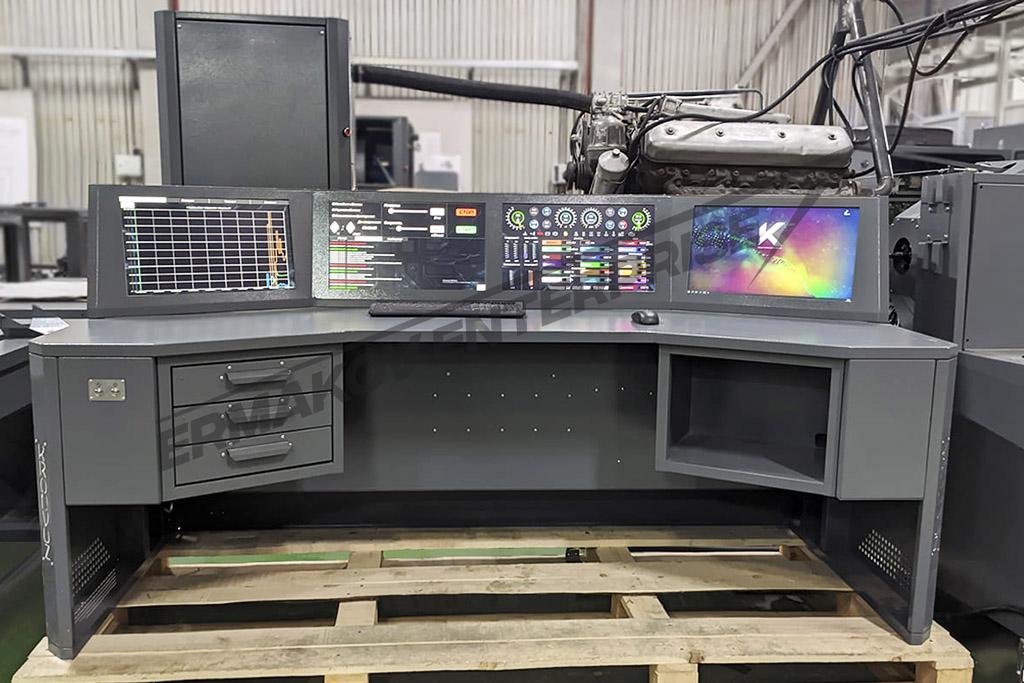

Металлический пульт управления (ПУ).
Управление стендом выполняется через пульт управления с интегрированным персональным компьютером и специализированным программным обеспечением. Программа обеспечивает контроль всех механизмов стенда и автоматическую фиксацию параметров в процессе холодной обкатки двигателя. Для удобства эксплуатации пульт оснащается навесной тумбой с выдвижными ящиками и полкой для размещения принтера.
Программное обеспечение для управления стендом
Пульт управления универсальным стендом
Блока нагрузки стенда
Обкатка двигателя

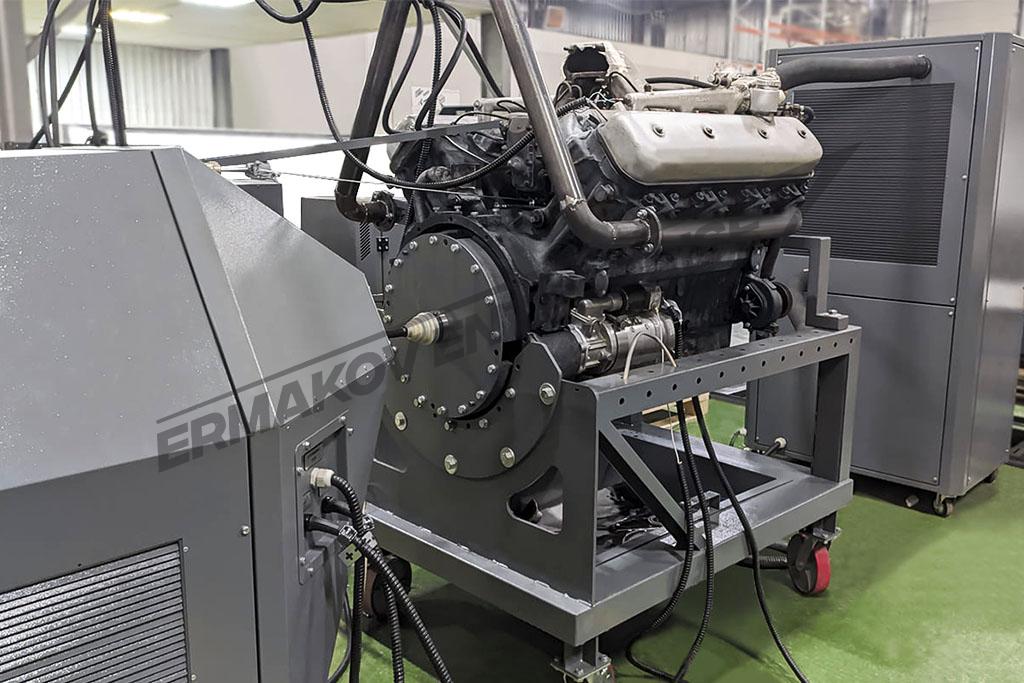

Металлический блок нагрузки.
В составе стенда установлен электрический привод, обеспечивающий обкатку испытываемого двигателя, а также гидродинамический тормоз для работы силового агрегата под нагрузкой. Узел нагрузки соединяется с двигателем через карданную передачу, обеспечивая передачу крутящего момента. Конструкция стенда предусматривает установку на виброизолирующие опоры, снижающие уровень колебаний и повышающие устойчивость оборудования.

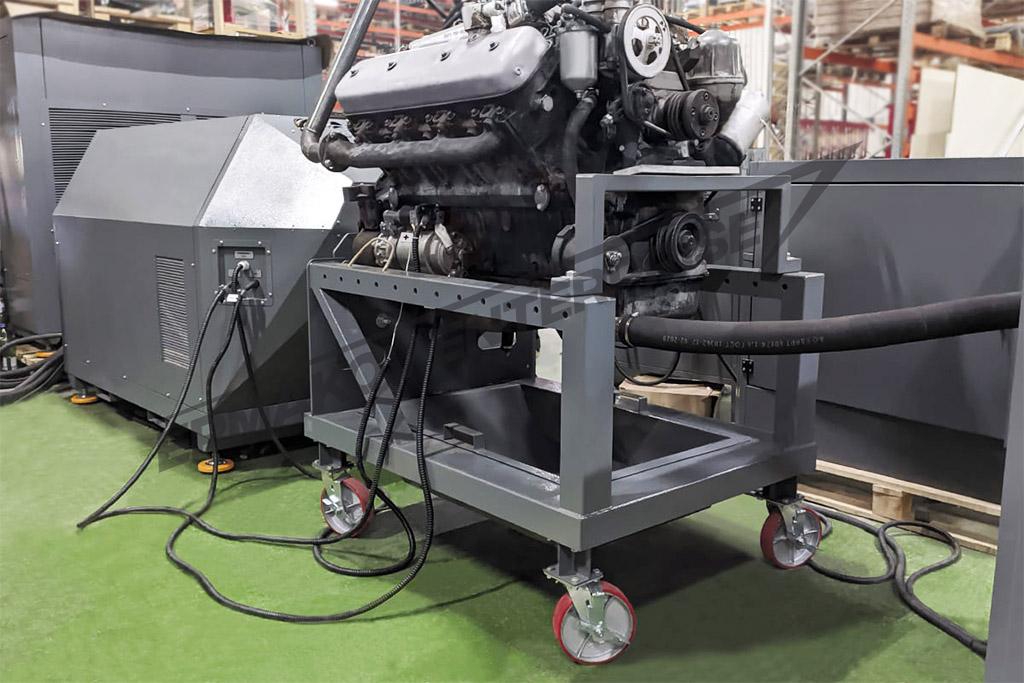

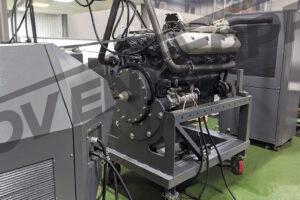

Металлическая подставка для двигателя.
Подставка для КПП имеет универсальную конструкцию, позволяющую надежно фиксировать двигатели различных типов. Стенд ориентирован на силовые агрегаты Ярославского и Камского моторных заводов, при этом КС-04 подходит и для других моделей. Для сбора жидкостей предусмотрен поддон, а для перемещения используется колесное шасси со стопорами, рассчитанное на нагрузку до 1 тонны.
Стойка для транспортировки ДВС
Подставка для двигателя
Щит управления
Управление щитом стенда
Металлический щит управления.
Щит управления выполняет ключевую роль в работе стенда, обеспечивая контроль всех процессов обкатки двигателя. Внутри размещены схемы и датчики для управления и мониторинга рабочих режимов. Питание осуществляется от трехфазной сети 380 В, а на дверце установлен рубильник для быстрого включения и отключения. Щит устанавливается на виброопоры для повышения устойчивости и надежности эксплуатации.
Металлические модуль топливоподачи и датчиков, а также блок охлаждения нагрузочного блока.
Модуль топливоподачи и датчиков предназначен для установки топливного бака и интеграции системы контроля расхода топлива, при этом сзади модуля располагается счетчик. По бокам корпуса предусмотрены крепежные элементы для надежной фиксации, а сверху установлен подвес для прокладки проводов и топливных шлангов. Для удобства перемещения модуль оснащен колесным шасси, обеспечивающим стабильность и мобильность оборудования.
Блок охлаждения нагрузочного модуля предназначен для эффективного охлаждения нагрузочного блока. Жидкость подается к вентилятору и проходит через специальные соты, обеспечивая отвод тепла и поддержание оптимальной температуры работы. Конструкция блока предусматривает установку на виброопорные ножки для снижения вибрации и повышения устойчивости оборудования.
Модуль топливоподачи и датчиков
Блок охлаждения нагрузочного блока
Отсек для залива топлива
Блок охлаждения двигателя
В каталоге нашего сайта вы можете ознакомиться с ассортиментом обкаточных стендов из металла, задать интересующие вопросы консультантам и оформить заказ. Забрать его можно со склада самовывозом или обратиться в любую транспортную компанию.
