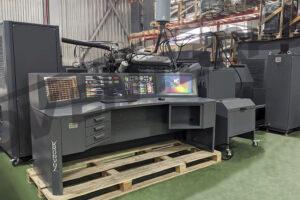

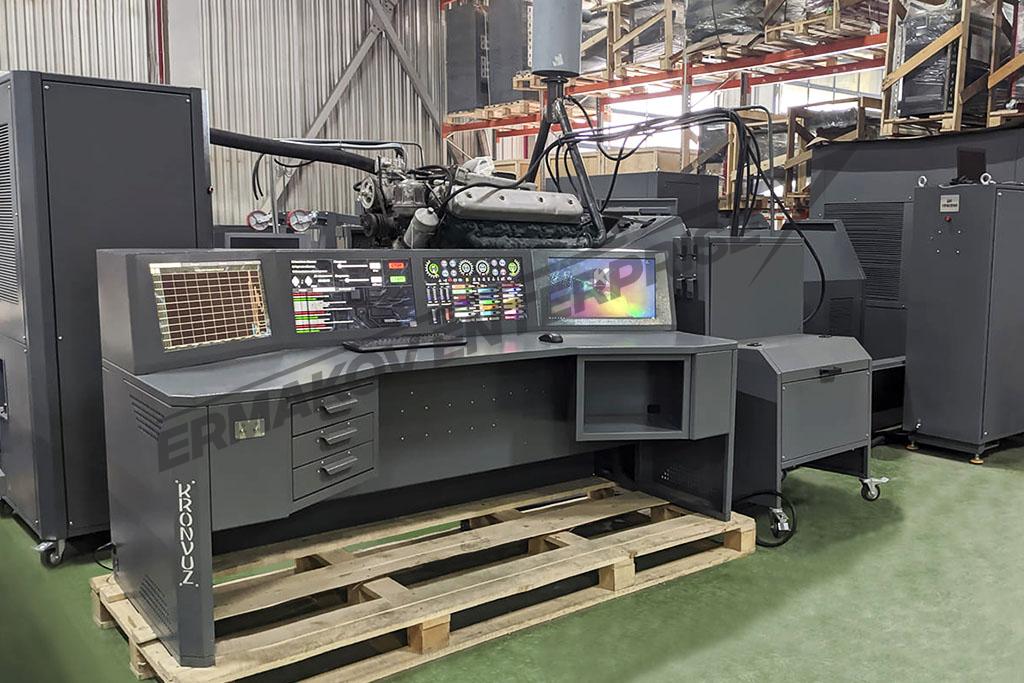

Металлический стенд КС-031 для обкатки раздаточных коробок – предназначен для приработки и функциональных испытаний раздаточных коробок в условиях, имитирующих реальную эксплуатацию агрегата. Оборудование позволяет проверить стабильность передачи крутящего момента, корректность работы механизмов и выявить возможные дефекты сборки на раннем этапе. Стенд востребован на машиностроительных предприятиях, в сервисных и ремонтных центрах, а также в профильных учебных организациях.
Испытательная установка КС-031 выполнена как единый технологический комплекс, смонтированный на прочной металлической основе. Конструктивные элементы изготавливаются из стали толщиной от 1,5 до 10 мм и защищены стойким полимерно-порошковым покрытием, рассчитанным на интенсивную нагрузку. Все функциональные узлы объединены внутренними коммуникациями, а управление режимами обкатки осуществляется с отдельного пульта с возможностью беспроводного подключения по Wi-Fi, что обеспечивает удобство и безопасность эксплуатации оборудования.
Стенд КС-031 имеет 4 режима работы:
- Обкатка без нагрузки.
- Обкатка под нагрузкой.
- Испытание дифференциала.
- Проверка на герметичность.
Возможность производства оборудования по ТЗ с индивидуальными габаритами
Гарантия на оборудование 12 месяцев и постгарантийное обслуживание
Качественная металлическая продукция отечественного производства [RUS]
Сроки изготовления изделий из металла минимальны и строго выдерживаются

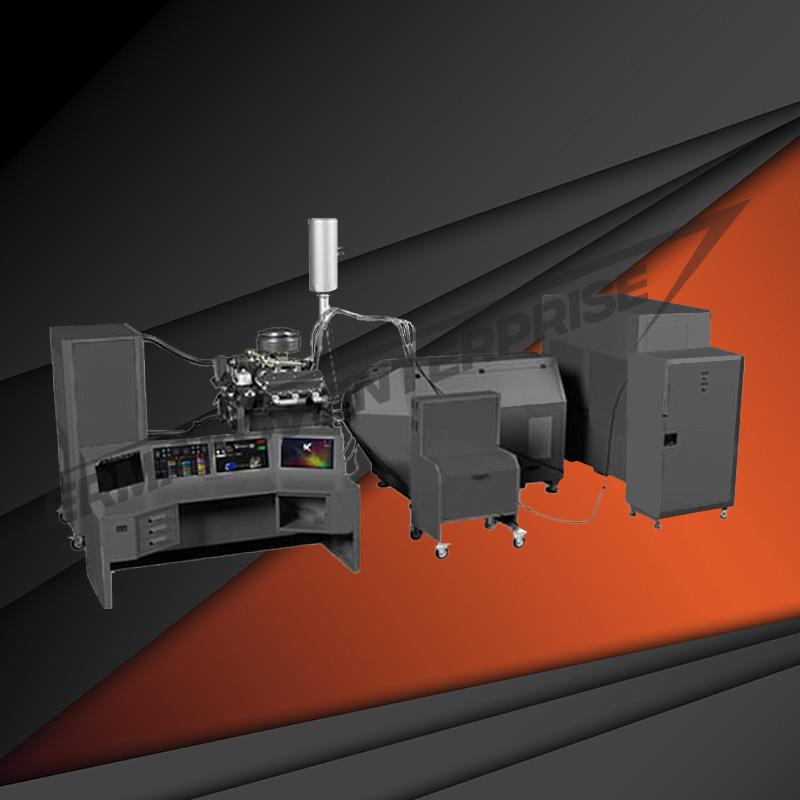

Особенности стенда для обкатки раздаточных коробок
Особенности стенда для обкатки раздаточных коробок КС-031:
- эргономичная система управления, обеспечивающая быстрый доступ к настройкам и параметрам работы;
- силовая металлоконструкция, рассчитанная на повышенные эксплуатационные нагрузки;
- износостойкое порошковое покрытие, защищающее элементы стенда от коррозии и механических повреждений;
- автоматизированное выполнение всех этапов холодной обкатки без необходимости постоянного контроля оператора;
- беспроводная передача данных между стендом и пультом управления по каналу Wi-Fi;
- встроенное программное обеспечение для мониторинга, управления и анализа процесса обкатки двигателя;
- модульное исполнение оборудования, упрощающее обслуживание, модернизацию и замену отдельных узлов;
- стабильная работа стенда в условиях интенсивной эксплуатации на производственных и учебных площадках.

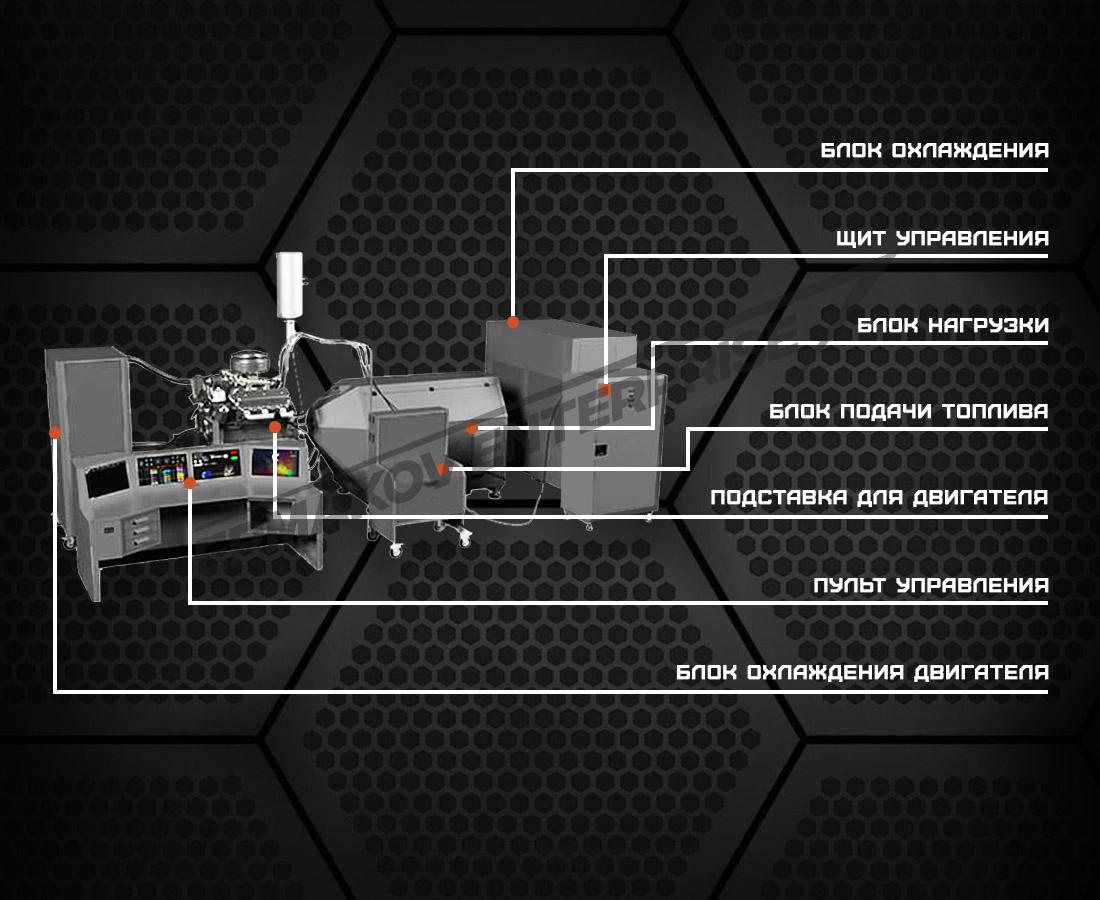

Преимущества стенда для обкатки раздаточных коробок
Базовая комплектация
- РК грузовых автомобилей: КАМАЗ-4310, -43105, -43114, -43118, -4326, -4355, -53228, -65111, -65115, -6522, -65224, -65225, -65226, -65228, -63501; УРАЛ-4320, -375; ЗИЛ-131; ГАЗ-3308, -66. Дополнительно к базовой комплектации: ZF VG1600, VG2000, VG2700.
Контролируемые параметры стенда КС-031
- Частота вращения входного вала РК.
- Частота вращения переднего фланца РК.
- Частота вращения заднего фланца РК.
- Тормозной (нагрузочный) момент на входном валу РК.
- Тормозной момент на переднем фланце РК.
- Тормозной момент на заднем фланце РК.
- Давление в картере РК.
- Время (продолжительность обкатки).

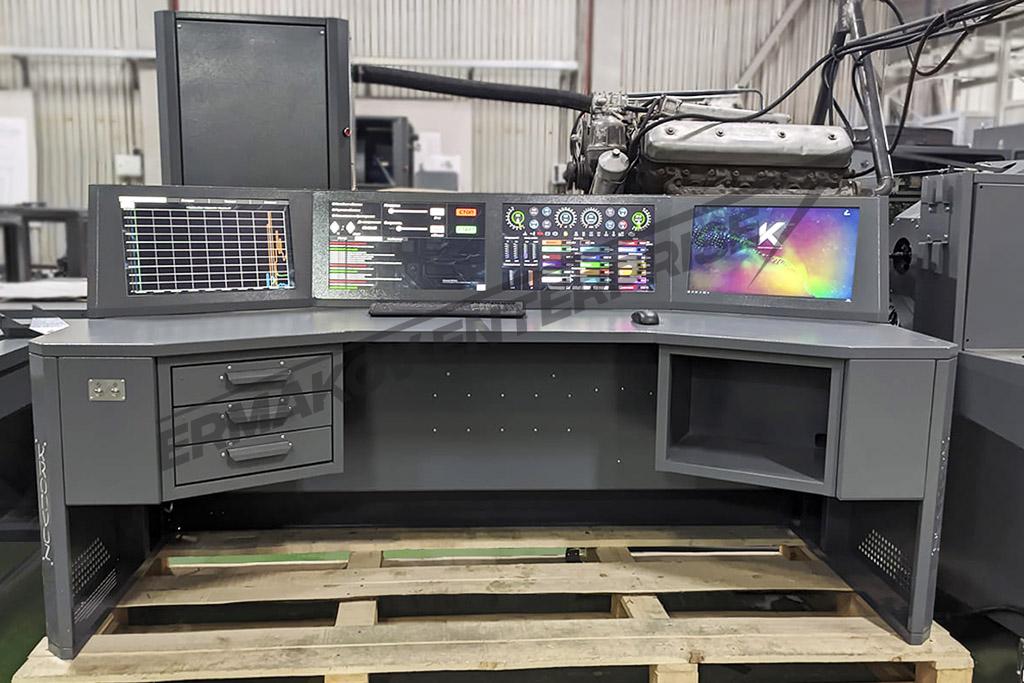

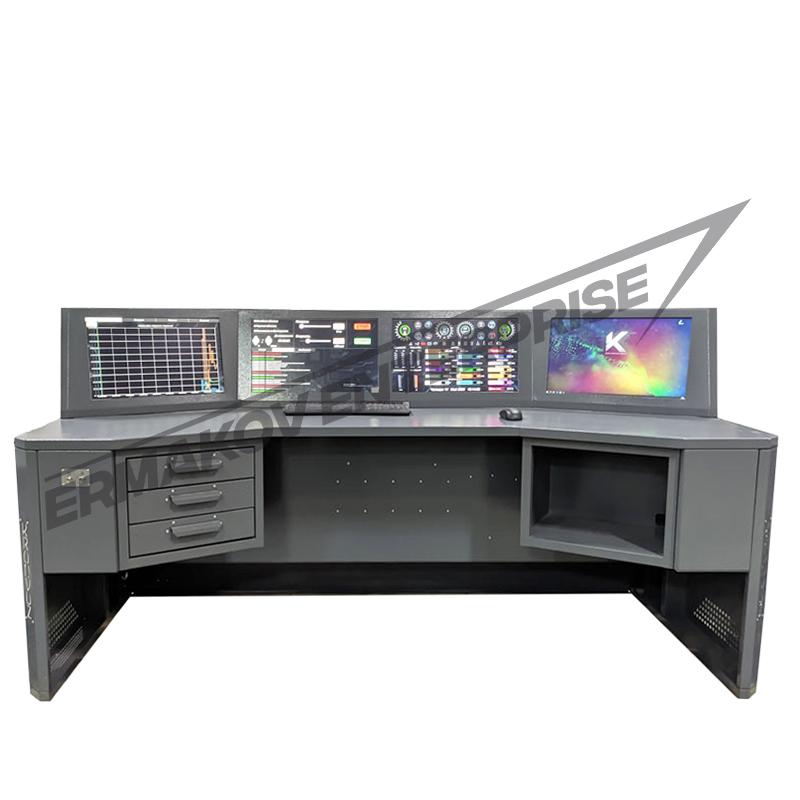

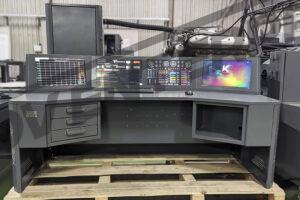

Металлический пульт управления (ПУ).
Управление стендом выполняется через пульт управления с интегрированным персональным компьютером и специализированным программным обеспечением. Программа обеспечивает контроль всех механизмов стенда и автоматическую фиксацию параметров в процессе холодной обкатки двигателя. Для удобства эксплуатации пульт оснащается навесной тумбой с выдвижными ящиками и полкой для размещения принтера.
Программное обеспечение для управления стендом
Пульт управления универсальным стендом
Блока нагрузки стенда
Обкатка двигателя
Металлический блок нагрузки.
В составе стенда установлен электрический привод, обеспечивающий обкатку испытываемого двигателя, а также гидродинамический тормоз для работы силового агрегата под нагрузкой. Узел нагрузки соединяется с двигателем через карданную передачу, обеспечивая передачу крутящего момента. Конструкция стенда предусматривает установку на виброизолирующие опоры, снижающие уровень колебаний и повышающие устойчивость оборудования.

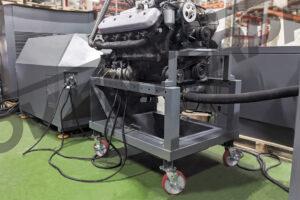

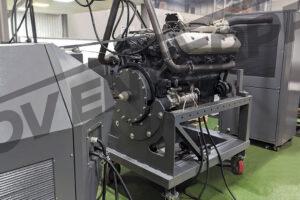

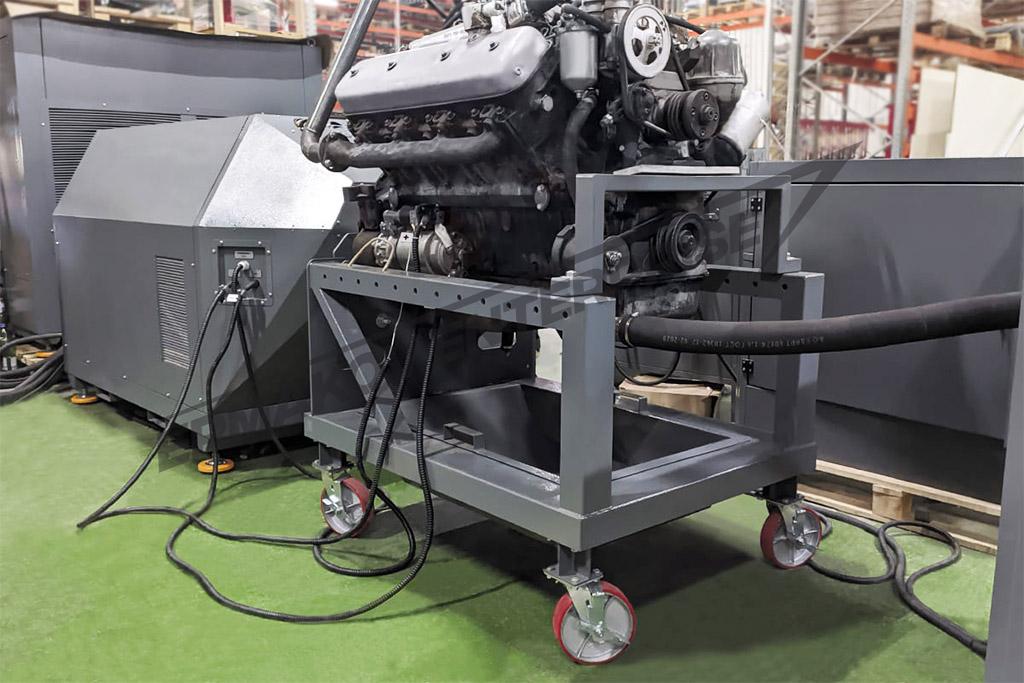

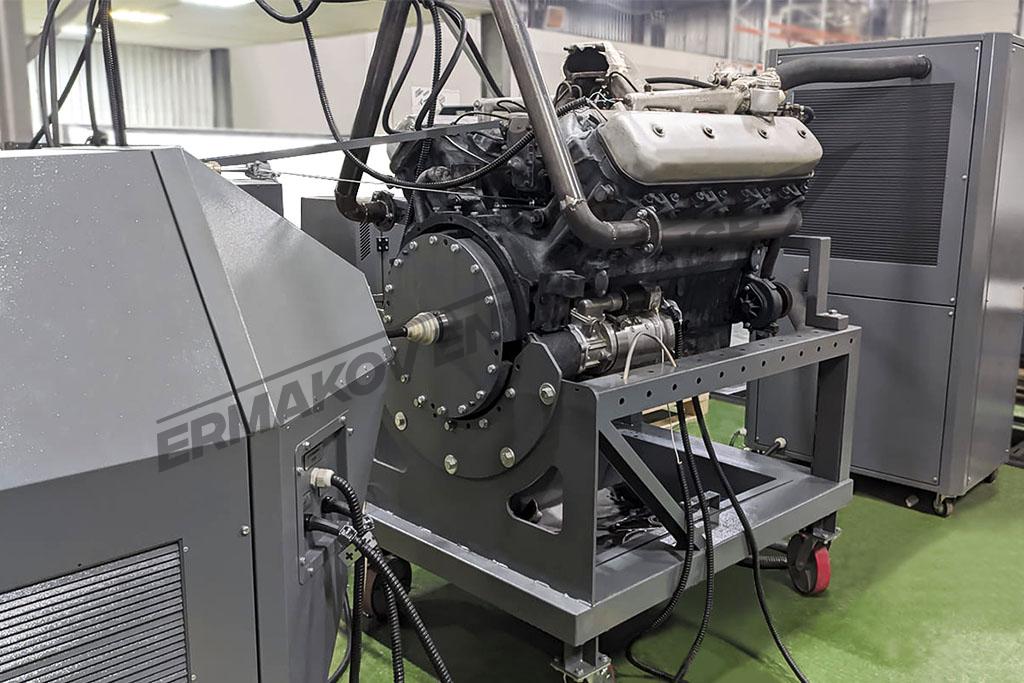

Металлическая подставка для двигателя.
Подставка для КПП имеет универсальную конструкцию, позволяющую надежно фиксировать двигатели различных типов. Стенд ориентирован на силовые агрегаты Ярославского и Камского моторных заводов, при этом КС-031 подходит и для других моделей. Для сбора жидкостей предусмотрен поддон, а для перемещения используется колесное шасси со стопорами, рассчитанное на нагрузку до 1 тонны.
Стойка для транспортировки ДВС
Подставка для двигателя
Щит управления
Управление щитом стенда
Металлический щит управления.
Щит управления выполняет ключевую роль в работе стенда, обеспечивая контроль всех процессов обкатки двигателя. Внутри размещены схемы и датчики для управления и мониторинга рабочих режимов. Питание осуществляется от трехфазной сети 380 В, а на дверце установлен рубильник для быстрого включения и отключения. Щит устанавливается на виброопоры для повышения устойчивости и надежности эксплуатации.
Металлические модуль топливоподачи и датчиков, а также блок охлаждения нагрузочного блока.
Модуль топливоподачи и датчиков предназначен для установки топливного бака и интеграции системы контроля расхода топлива, при этом сзади модуля располагается счетчик. По бокам корпуса предусмотрены крепежные элементы для надежной фиксации, а сверху установлен подвес для прокладки проводов и топливных шлангов. Для удобства перемещения модуль оснащен колесным шасси, обеспечивающим стабильность и мобильность оборудования.
Блок охлаждения нагрузочного модуля предназначен для эффективного охлаждения нагрузочного блока. Жидкость подается к вентилятору и проходит через специальные соты, обеспечивая отвод тепла и поддержание оптимальной температуры работы. Конструкция блока предусматривает установку на виброопорные ножки для снижения вибрации и повышения устойчивости оборудования.
Модуль топливоподачи и датчиков
Блок охлаждения нагрузочного блока
Отсек для залива топлива
Блок охлаждения двигателя
В каталоге нашего сайта вы можете ознакомиться с ассортиментом обкаточных стендов из металла, задать интересующие вопросы консультантам и оформить заказ. Забрать его можно со склада самовывозом или обратиться в любую транспортную компанию.
